角接觸球軸承的接觸角是如圖畫的這個角嗎

查看數: 8814 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

緣淺

發布時間: 2018-10-8 23:19

正文摘要:

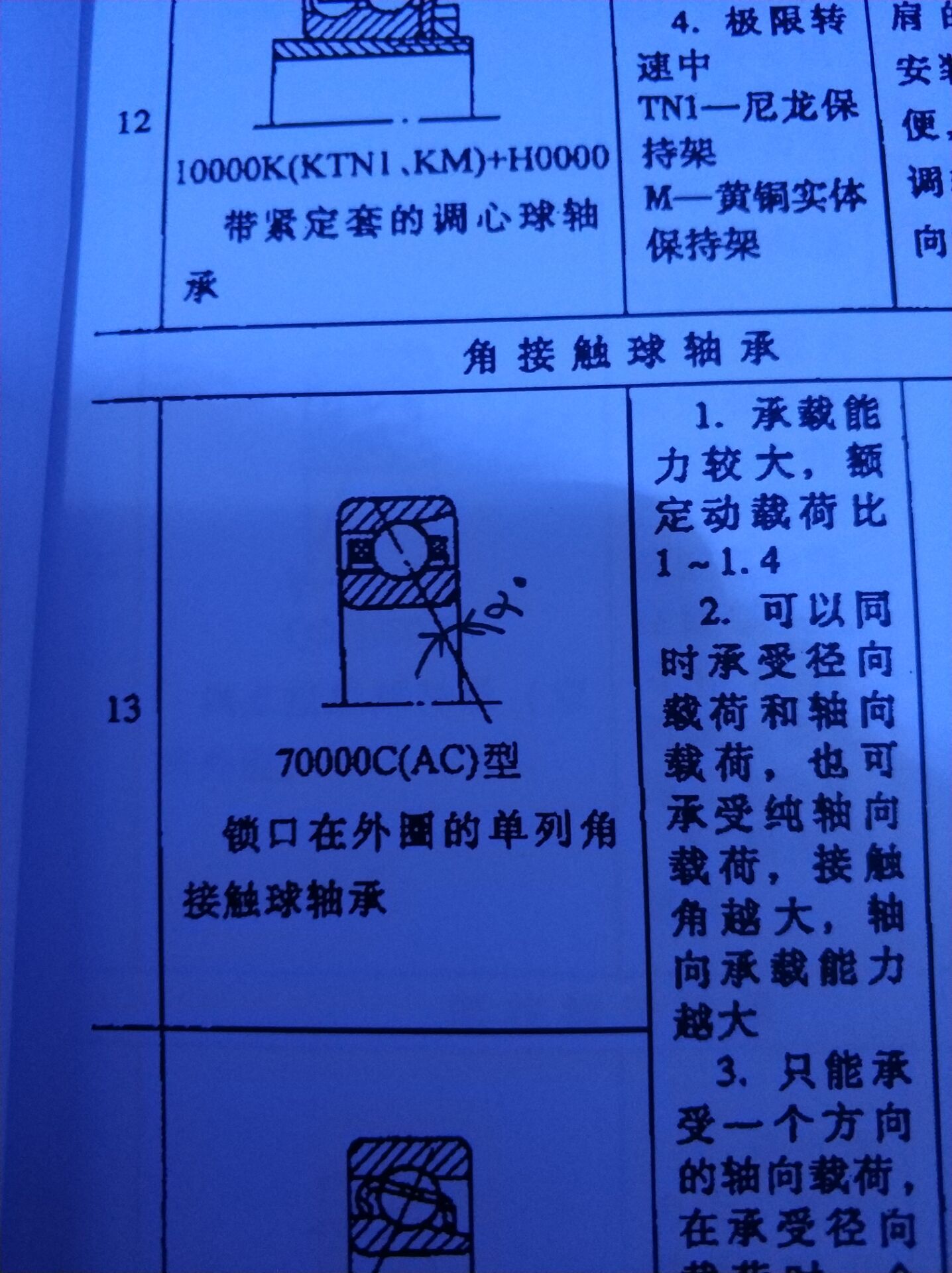

角接觸球軸承的接觸角是如圖畫的這個角嗎，如果成對安裝，不管面對面還是背對背，軸承中間需要安裝隔片把兩個軸承隔開嗎

回復

3983596 發表于 2018-10-10 07:35:58

緣淺發表于 2018-10-9 22:13
兩個軸承不隔開的話，預緊的時候內圈或者外圈不是要挨著。

是靠在一起的

緣淺 發表于 2018-10-9 22:18:57

外圓車刀發表于 2018-10-9 07:54
角接觸不用隔開啊

兩個軸承不隔開的話，預緊的時候內圈或者外圈不是要挨著。

緣淺 發表于 2018-10-9 22:13:16

3983596 發表于 2018-10-9 08:00
無需隔開

兩個軸承不隔開的話，預緊的時候內圈或者外圈不是要挨著。

緣淺 發表于 2018-10-9 12:40:14

|MATRIXIV發表于 10-09 00:32接觸角為徑向平面內球和滾道的接觸點連線與軸承軸線的垂直線間的角度,兩個內圈不接觸可以不用隔片

就是圖上標準的角度嘛

未來第一站 發表于 2018-10-9 11:22:16

我覺得最好是能隔開。
好預緊。

風刃 發表于 2018-10-9 08:33:49

所有精密軸承在出廠前都測量了游隙等一些參數，不是萬能配或者本來成對安裝的軸承，安裝師傅會測量軸承內外圈差加隔圈調整間隙的。進口的萬能配軸承和已經配對好的成對軸承這些已經符合精度要求的軸承之間不需要加隔圈

點評

籪爺A

進口萬能配，只有基礎預緊值要求。具體使用，要看你工況有些場合還是要調整開達到工況預緊值的，比如，類似于SKF有一個關于調整預緊值和高度差的表根據表上提供的突出量差值可以人為調整軸承最終的使用預... 發表于 2018-10-9 09:02

3983596 發表于 2018-10-9 08:00:56

無需隔開

外圓車刀 發表于 2018-10-9 07:54:41

角接觸不用隔開啊

曉昀 發表于 2018-10-9 07:03:11

圖中那個角沒錯！接觸角是指滾動體與滾道接觸區中點處滾動體載荷向量與軸承徑向平面之間的夾角。一般滾動體載荷作用在接觸區的中心與接觸表面垂直，所以接觸角即指接觸面中心與滾動體中心的連線與軸承徑向平面之間的夾角。這是定義。簡單說就是滾動體和接觸點連線與垂直于旋轉中心線之間的夾角。

角接觸軸承可以是單列也可以是雙列使用。
