王繼成_lMhVQ 發表于 2018-10-9 11:05 學習了，以前沒注意到這個問題。，謝謝 |
| 多謝各位老師熱情指點！ |
|

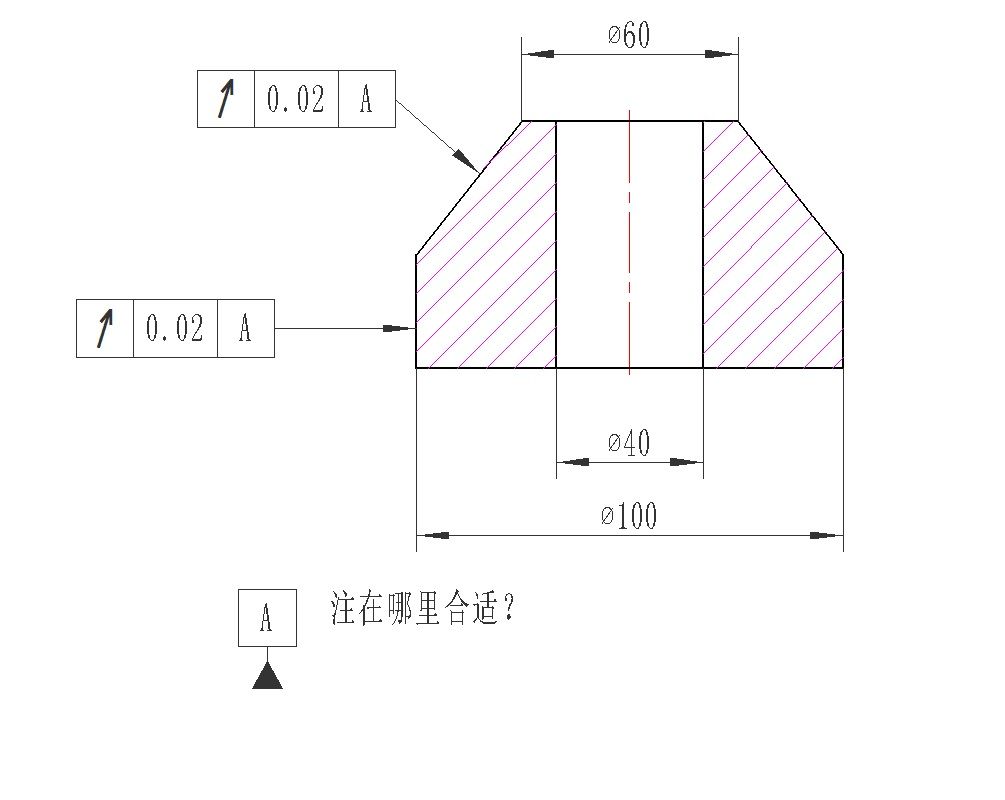

圓跳動分為徑向圓跳動、斷面圓跳動和斜向圓跳動，圖片中有一個徑向圓跳動和斜向圓跳動。基準標注在40、100、60處都是可以的，但要和尺寸線對齊，因為其表示的是軸線。 另外就是精度的問題了，0.02表示七級公差，一般的車床都是可以達到的。 |
| 想對內孔說的吧 |
| 40孔上，尺寸基準與測量基準一致 |
| 照貓畫虎 不明就里 應付了事 不求甚解=一無是處 |
| 標在內孔上比較好，檢測的時候可以撐著內孔測量外圓跳動 |
| 看實際的基準面 |
| 直徑40的孔 |
