發布時間: 2018-10-17 19:34

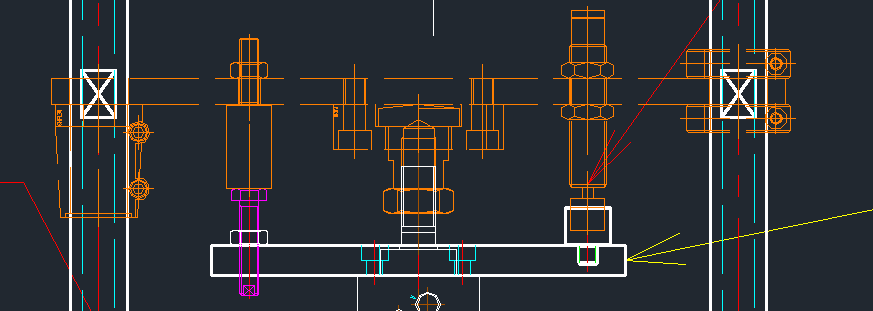

正文摘要:各位道友，請教一個問題，圖片是一個升降軸的結構，氣缸驅動兩根光軸上下往復運動，有個問題，為什么兩根軸在連接板處的結構不同，左側是導向軸支座，右側卻用兩個固定環，可不可以全部用導向軸支座或者全部用固定環 ... |
| 學習了 |
| 感覺也是為了方便裝配調節 |
|
上面板子右邊可能是大孔或長孔，上下夾住，消除中心距誤差。 |
|
氣缸上升時，左側導向軸不一起運動，右側導向軸一起運動。因為右側固定環加緊了導向軸，是這樣嗎？ 如果是這樣，那右側導向軸可能固定了其他結構，需要氣缸推動 |
| 為了保證與導桿連接的鋼板安裝孔與與導桿中心線平行，左邊結構有助于上下移動時導向。兩邊都采用固定連接，導向性比較差。 |
| 一端固定，一端可以調節，保證滑動梁與缸體垂直。 |
| 吾之愚見，應該是可以的 |
