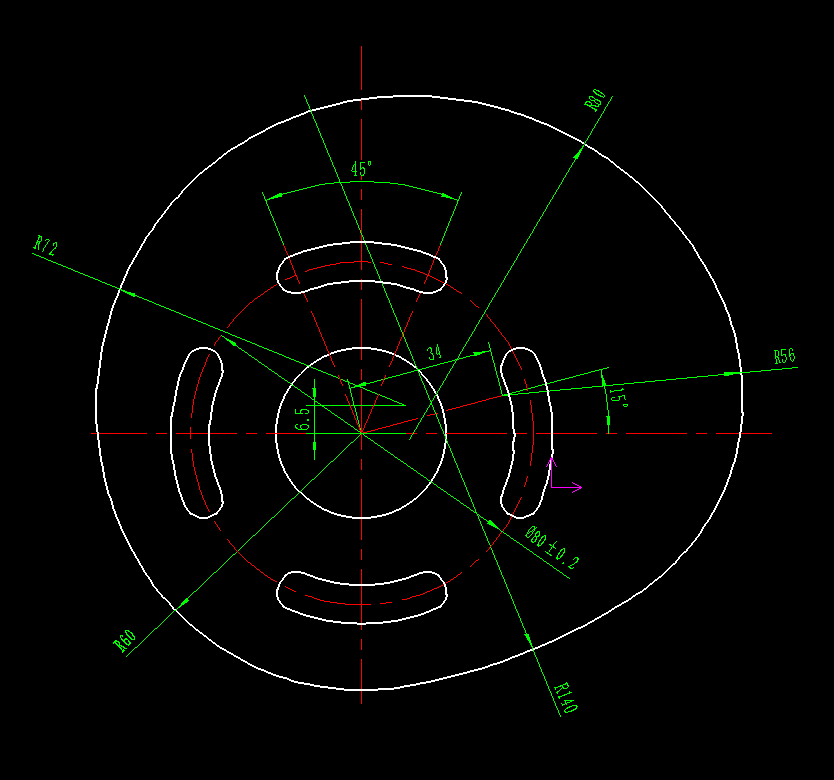

請問R72這個圓弧怎么畫出來

查看數: 11014 | 評論數: 34 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-10-25 15:26

回復

令狐中麓 發表于 2018-11-1 17:25:26

畫出來不難


溺光_Igyv0 發表于 2018-10-31 23:39:39

想起當年繪圖作業吊鉤......

hippofox 發表于 2018-10-30 18:29:19

PM2.5~ 發表于 2018-10-25 16:11
找到R72的圓心就可以了，不知怎么上傳圖片，R60的中心線向右偏移10.087及向上偏移6.5的交點就是R72的中心線 ...

我用proe畫出來了，確實要向右偏移10.087就能畫出來了。

15275220310 發表于 2018-10-30 10:53:32

端點+相切吧，R60是不是1/4個圓

jesse_zjh 發表于 2018-10-30 10:12:13

R60圓弧中心線的水平線向上偏移6.5，畫一個R12的同心圓，右側交點即為R72圓弧的圓心。

蘇打紅茶哥 發表于 2018-10-30 09:44:56

蘇打紅茶哥 發表于 2018-10-30 09:35:17

本帖最后由蘇打紅茶哥于 2018-10-30 09:41 編輯

在R60圓心作R12圓，與偏移6.5的線的交點即為R72圓心

kpps2008 發表于 2018-10-30 09:17:55

感覺采用倒角即可

前景錢 發表于 2018-10-29 09:33:41

應該是找出圓心的位置來。
