求教各位大佬箱子快速固定的結構~~~

查看數: 5303 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

丿陰雨天

發布時間: 2018-11-6 10:36

正文摘要:

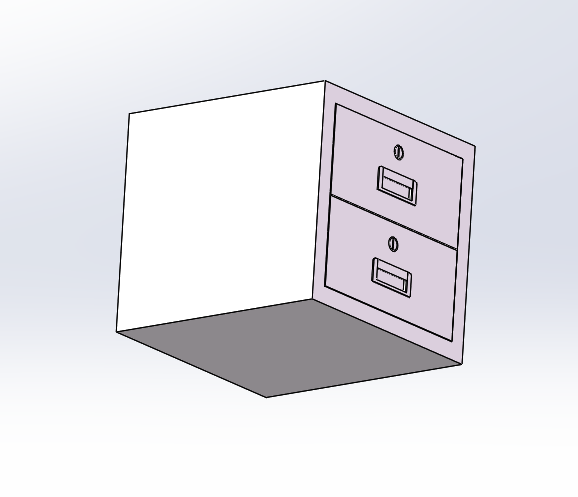

求教各位大佬，現在有一個箱子，要固定在地面上，有沒有什么簡單的能夠快速拆裝的結構，最好是彈簧卡扣固定的，在線等挺急的

回復

默笑滄海 發表于 2018-11-6 17:49:52

丿陰雨天發表于 2018-11-6 15:00
大佬，這個感覺應該可以的，那個第二張圖片上的裝置叫什么啊，有現成的可以買到嗎

肘夾，也叫快速夾鉗

冰凌bl 發表于 2018-11-6 16:51:27

丿陰雨天發表于 2018-11-6 15:00
大佬，這個感覺應該可以的，那個第二張圖片上的裝置叫什么啊，有現成的可以買到嗎

快速夾鉗，很多現成的，可以買

丿陰雨天 發表于 2018-11-6 15:00:51

默笑滄海發表于 2018-11-6 13:30
肘夾怎么樣？

大佬，這個感覺應該可以的，那個第二張圖片上的裝置叫什么啊，有現成的可以買到嗎

默笑滄海 發表于 2018-11-6 13:30:56

肘夾怎么樣？



siralop 發表于 2018-11-6 12:01:20

本帖最后由 siralop 于 2018-11-6 12:03 編輯

有沒有參考過四柱折疊桌腿。如果可行在地腳加調整機構就可以了。


丿陰雨天 發表于 2018-11-6 11:50:41

xueqingchao 發表于 2018-11-6 11:29
如果是保險柜，固定是有講究的；

簡單的可以，如圖兩側各打兩個孔，對應的地上按一個簡單的帶有彈簧的 ...

大佬有相關裝置或零件的圖片嗎，現在就是找不到合適的

點評

xueqingchao

下面網址的部件，用B型法蘭板固定一下就可以了。發表于 2018-11-6 12:10

xueqingchao

https://item.taobao.com/item.htm?id=573687392208&ali_refid=a3_430673_1006:1109710913:N:%E5%BC%B9%E7%B0%A7%E9%94%80:bfbceeda522aef4e528f0cbb36791de3&ali_trackid=1_bfbceeda522aef4e528f0cbb36791de3 發表于 2018-11-6 12:09

新手小周 發表于 2018-11-6 11:41:00

裝墊鐵可以嗎？然后想辦法固定墊鐵

xueqingchao 發表于 2018-11-6 11:29:39

如果是保險柜，固定是有講究的；

簡單的可以，如圖兩側各打兩個孔，對應的地上按一個簡單的帶有彈簧的插銷裝置，拉個四個銷子，箱子放好，松開銷子，在彈簧的作用下，插入箱子兩側的孔里，也可以找相關的插銷改裝一下。

t200207 發表于 2018-11-6 11:28:25

可參考夾紙的文件夾
