大家看一下這樣搭機械設備的支架行不行

查看數: 6972 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-6 20:43

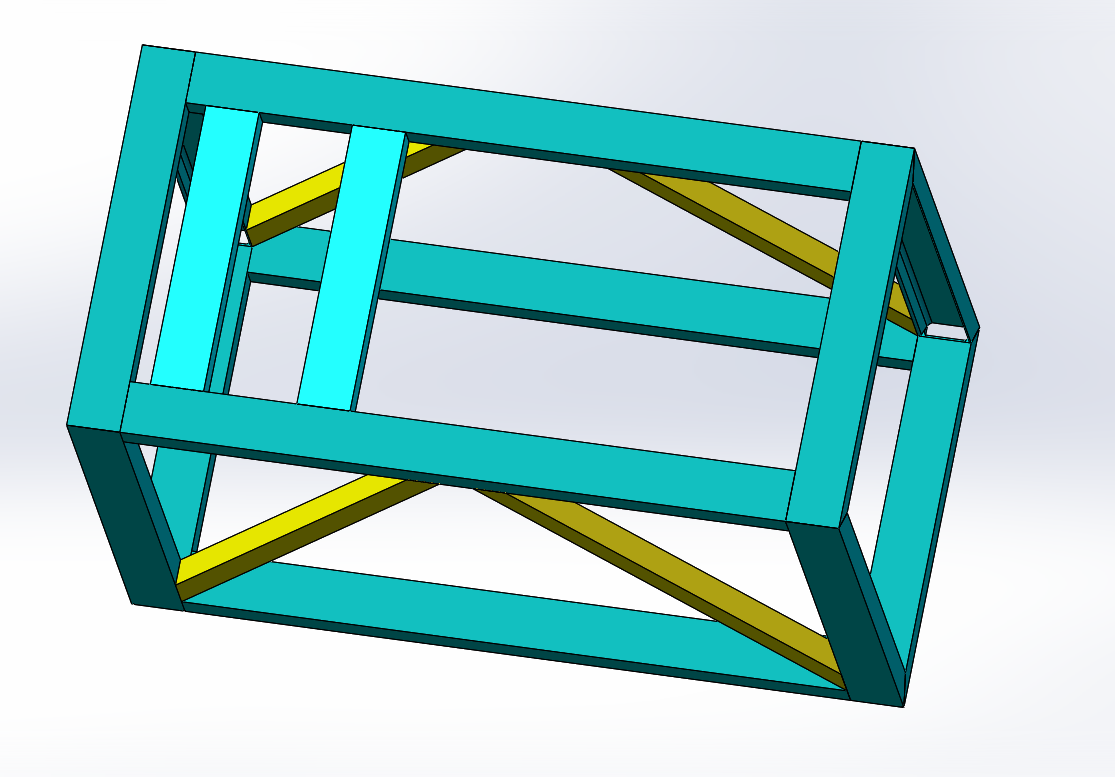

先附上原貼http://www.whclglass.com.cn/thread-809103-1-1.html 聽從眾多壇友的建議之后，我用槽鋼替換了H鋼。確實我自己用H鋼畫出來的那個機架實在是太難看了。主體支架用槽鋼來焊接，同時焊接上方管用作斜撐。用的槽鋼規 ...

回復

liuxiaoran 發表于 2018-11-9 09:01:11

結構上看起來剛度很好，但是工藝和焊接不懂

不用參考樓上有限元的結構，那個結構很怪

liuxiaoran 發表于 2018-11-9 08:59:31

本帖最后由 liuxiaoran 于 2018-11-9 09:03 編輯

轉角遇見發表于 2018-11-7 09:06
用的是 50*50方管，承重2t。可以參考一下。我這個是草圖，實際上還可以再優化一下，好看些。有時間的話還 ...

我不懂焊接和工藝，但是就結構而言，你這個結構看起來很怪，不專業的感覺，不如樓主結構

再看了看，完全是不一樣的結構，你的是垂直加載，它的水平加載，不一回事

西斜 發表于 2018-11-9 08:41:22

墨中白233 發表于 2018-11-9 08:32
趴著用是啥意思？我哪里是趴著的？沒看懂啊

你現在的轉90度就是立著的；材料力學里寫的很清楚；單位沒人指告訴你么

墨中白233 發表于 2018-11-9 08:32:30

西斜發表于 2018-11-7 08:42
第一、上面的長橫梁延長一下搭在支撐柱上，別焊在上面，而且槽鋼是立著用不是你那樣趴著用，強度不好；第二 ...

趴著用是啥意思？我哪里是趴著的？沒看懂啊

遠祥 發表于 2018-11-7 19:48:46

槽鋼不如矩形管好拼焊。

去缸活塞泵 發表于 2018-11-7 19:14:20

槽鋼焊接示意圖，畫了一半，大致就是這樣的承重框架結構

肋筋和底部的連接根據需要自己加發表于 2018-11-7 19:17

轉角遇見 發表于 2018-11-7 10:32:48

擦肩而_IL2jJ 發表于 2018-11-7 09:24
在我心里，會有限分析的都是大神，因為我不會，請收下我的膝蓋

自己瞎弄的。

放飛的魚Tion 發表于 2018-11-7 10:06:57

學習了

墨中白233 發表于 2018-11-7 09:35:58

http://www.whclglass.com.cn/thread-809074-1-1.html 原帖里有說工作情況以及要求，懇請諸位大俠指點迷津！
