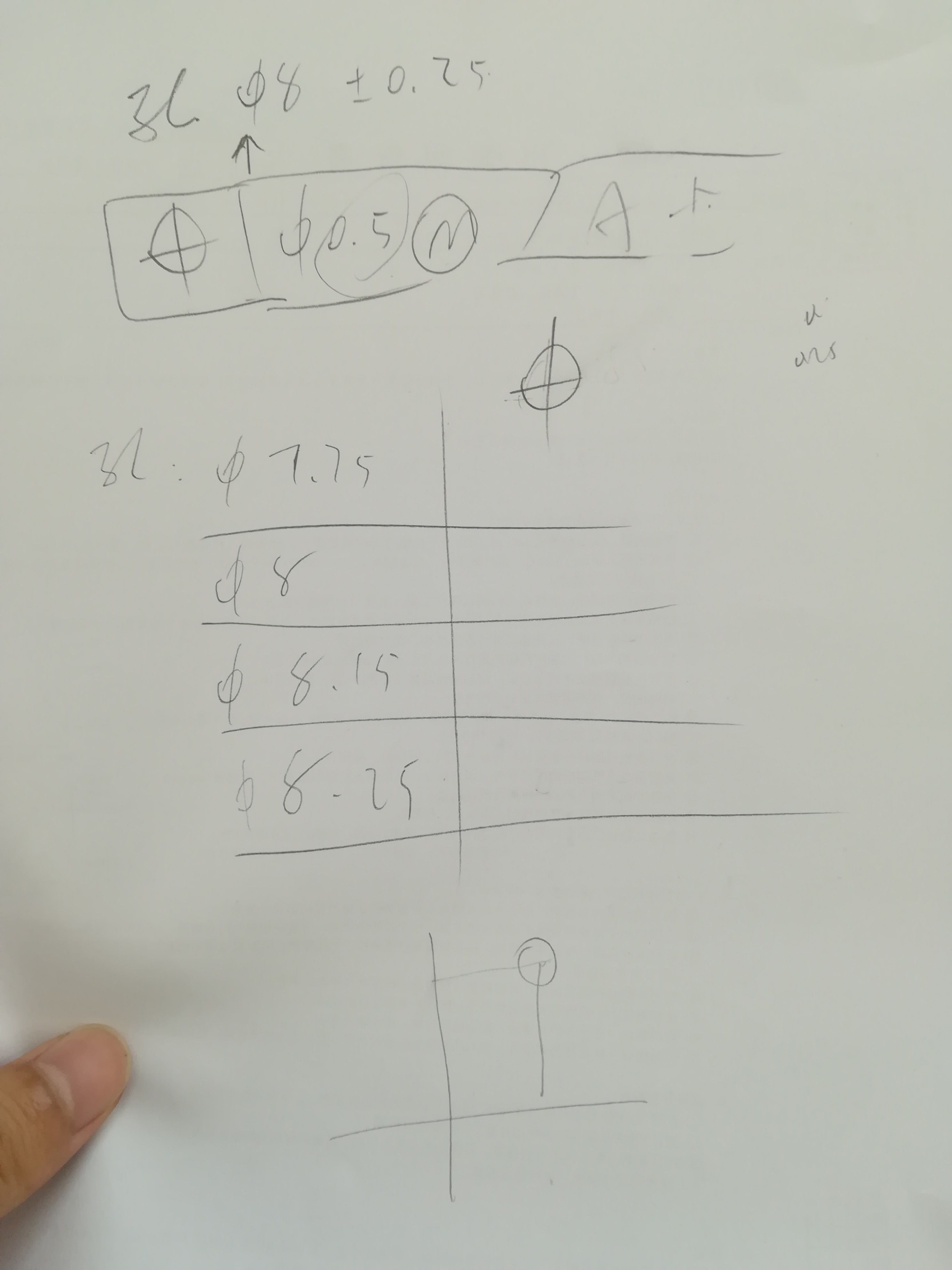

最近看到一個最大實體要求的題目：孔φ8±0.25，孔位置度φ0.5最大實體要求，不考慮基準補償。分別求當孔為φ7.75，φ8，φ8.15，φ8.25時允許的最大位置度。我給的答案分別是：φ0.25，φ0.5，φ0.65，φ0.7 ...

回復

魚兒雷 發表于 2018-11-13 10:51:41

子衿青悠我心發表于 2018-11-13 10:46
0.5,0.75,0.90,1.0

多謝指點

魚兒雷 發表于 2018-11-13 10:50:33

機師2 發表于 2018-11-13 10:05
最大實體：孔φ7.75，孔位置度φ0.5 所以單孔為φ7.75，孔位置度φ0.5
孔φ8 位置度公差8-7.75+0 ...

了解了，學習了，教訓深刻了，非常感謝！！！

子衿青悠我心 發表于 2018-11-13 10:46:12

0.5,0.75,0.90,1.0

機師2 發表于 2018-11-13 10:05:01

最大實體：孔φ7.75，孔位置度φ0.5 所以單孔為φ7.75，孔位置度φ0.5
孔φ8 位置度公差8-7.75+0.5=0.75 以此類推

黑貓2013 發表于 2018-11-13 09:45:16

手冊上說孔的位置度應該用最小實體要求，這樣7.75時對應1，8.25對應0.5
