發布時間: 2018-11-13 15:51
正文摘要:一條流水線，有一個可以旋轉的架子，架子前后移動。 電機帶動旋轉， 旋轉角度可調整，現在是想讓它轉到這個設定的角度后，電機移開架子，架子要保持在這個角度不動，請問有什么辦法？電機部分已經設計好，就是這個角 ... |
| 架子旋轉應該是要求任意位置可停吧？ |
mhb 發表于 2018-11-13 22:34 你說的不行，因為我齒輪帶動架子旋轉后的角度位置不準，誤差挺大 所以你這種方案 理論上可以 ，實際上會出現插孔插不準的問題，如果孔和軸間隙大也不行 |
| 是變位機嗎？ |

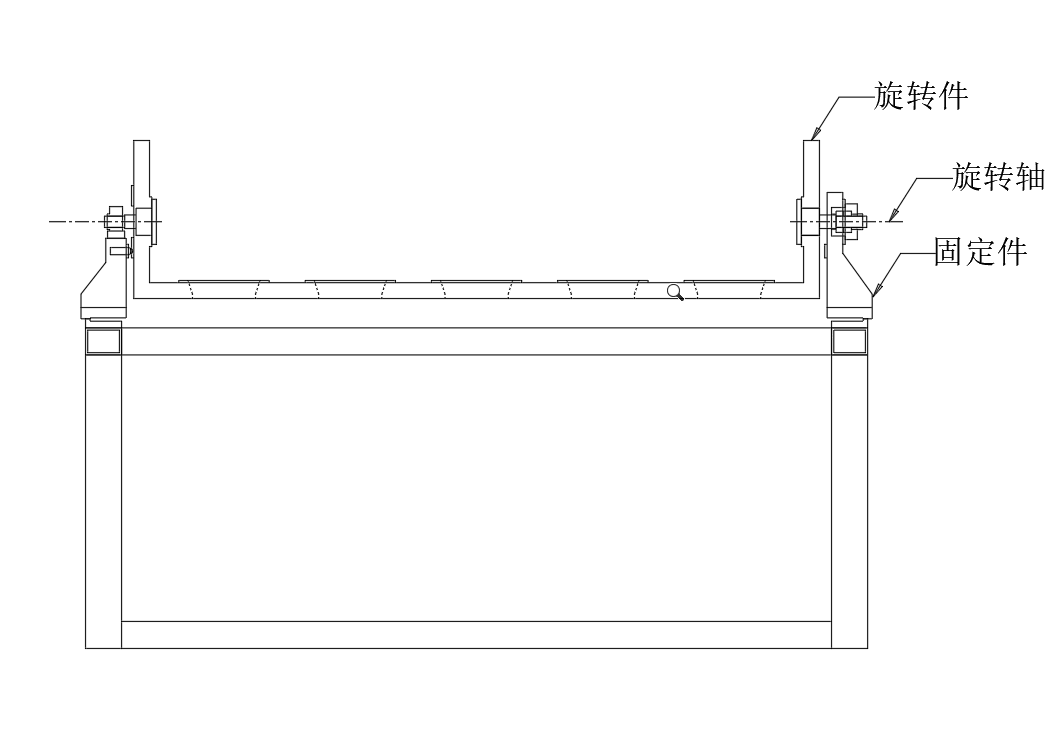

| 做個圓形法蘭樣式的圓形工件（零件上邊打一圈的孔）固定在旋轉件或旋轉軸上（可以一起轉動），找個氣缸與固定件鏈接，當旋轉件轉到這個設定的角度后，氣缸頭伸出進入圓形法蘭樣式的圓形工件上邊的孔內，電機移開架子，架子就保持在這個角度不動。需要運動，收回氣缸就行 。 （不知表達怎樣。。。） 謝謝！！！ |
| 最好畫個簡圖，配合文字說明，有助于大家理解題意，架子是繞哪個軸線旋轉的？ |
向宏 發表于 2018-11-13 17:25 問題是角度要可調整。。 |
| 軌條端部倒長斜角，提高容錯量 |
