發布時間: 2018-11-20 14:35

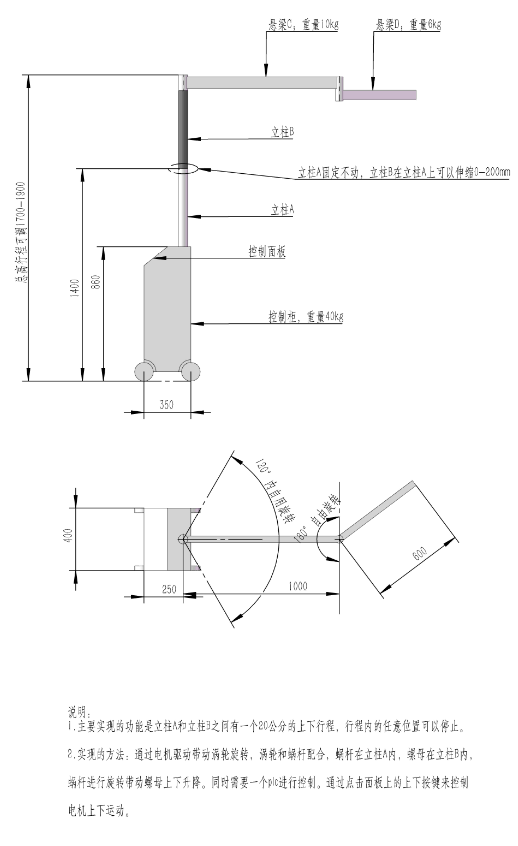

正文摘要:1.這個結構主要是為了實現上下行程升降20公分。 2.大概思路：電機---減速機---渦輪---蝸桿（立柱A）---螺母(立柱B)，同時需要控制面板進行控制。 3.成本要低，在0-200mm的行程內可以自由停止，定位不需要很精確±2mm ... |
| 要顯示高大上就把機械結構都放箱體里，外面就一根光桿固定你的懸臂C、D，箱體里加一個單軸滑臺，滑臺的滑塊和你的升降光桿連接固定，光桿再加兩個直線軸承就可以實現升降了！單軸滑臺淘寶上一大堆，甚至控制系統顯示屏都有 |
|
這個產品是用在哪里的？ |
李佳禾 發表于 2018-11-22 09:02 如果是按這個要求改真是過度設計了， |
|
建議參考 旋轉懸臂吊車 |
| 擺臂部份用鋁合金，減輕重量，底座配重要結實一點，用減速機帶螺桿升降，或用同步帶。 |
| 你不動B，上下擺動懸梁C看行不行 |
小小_DiVSI 發表于 2018-11-22 10:14 以右輪作支點靜力分析下看看 |
| 不合理的設計，這車不固定會翻， |
| 電動推桿換成伺服電動缸，或者叫單軸機器人，高大上了吧 |
