未來第一站 發表于 2018-11-22 15:47 好的，謝謝。 |
|
本帖最后由 未來第一站 于 2018-11-22 15:55 編輯 完全可以，但你要標明中心孔的類型，注意基準統一。 |
|

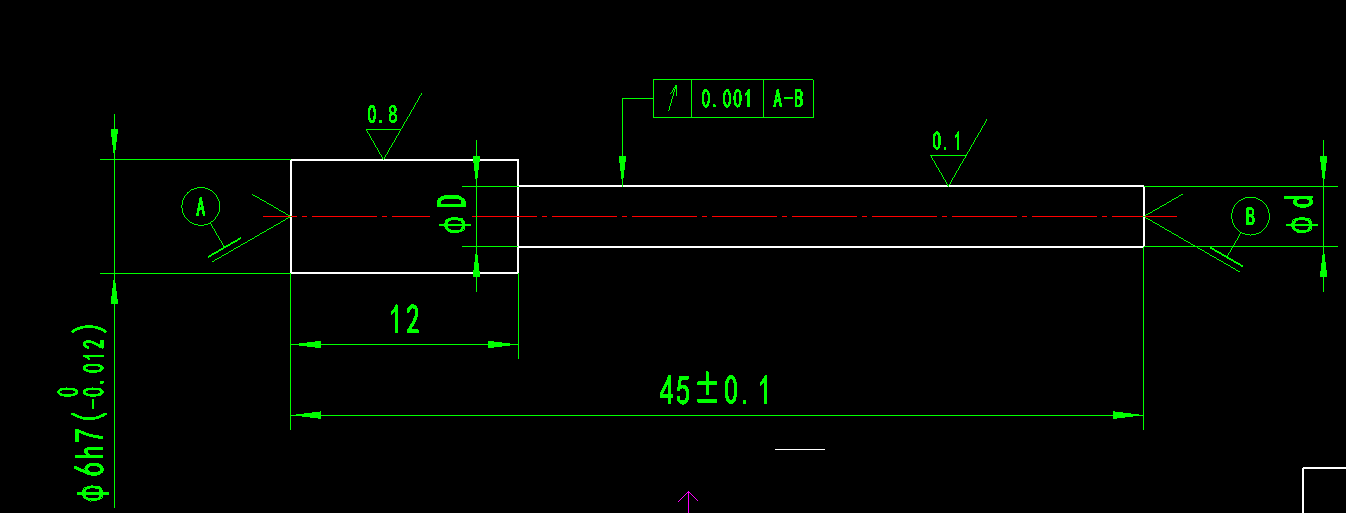

從未見過這樣的標注方式。頂尖孔通常是作為工藝孔的，設計圖紙通常有兩種做法： 1. 不標注，表示可以接受工藝頂尖孔的存在，成品也無需將頂尖孔去除 2. 特備標注不接受工藝頂尖孔，加工時會預留長度，所有尺寸加工完畢后，切斷 看樓主的圖紙，如果支持向限制小直徑的圓柱部分，標注圓柱度更實際一點 |
