發布時間: 2018-11-23 13:50

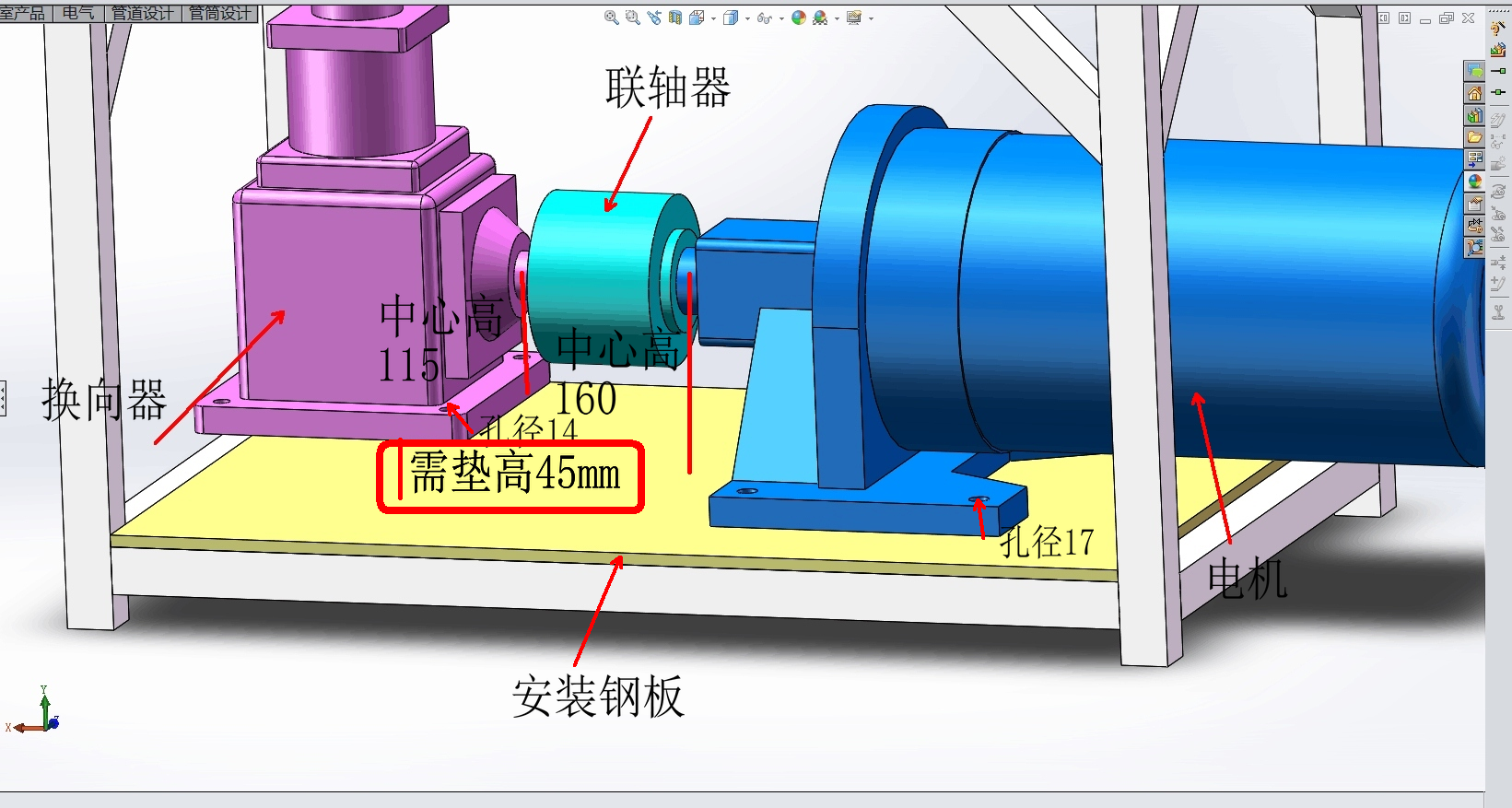

正文摘要:如下圖所示，電機的輸出軸與換向器的輸入軸通過聯軸器連接。電機的中心高（軸線高度）是160mm，而換向器的中心高（軸線高度）是115。也就是說換向器需要墊高45mm，電機底座上有安裝孔，孔徑17mm，安裝在鋼板上。換向 ... |
儛伈 發表于 2018-11-23 16:05 說的對 |
墨中白233 發表于 2018-11-23 17:14 一塊大的鋼塊，鏤空，價格應該不貴吧 |
| 這個不是加個墊塊就解決的事兒嗎，如果是成本考慮，中間摟空吧。中心高誤差聯軸器完全可以彌補 |
| 簡單粗魯?shù)霓k法就是在換向器下面墊塊鋼板 |
| 聯軸器建議彈性聯軸器 |
| 加做一個墊塊根據高度定做，微型的調整可以用白塞條來解決，快捷好用 |
| 增加一塊墊高塊即可。 |
| 調整墊塊 |
| 有一個總要加調整墊的。 |
| 求各位大佬指點一二 |
