發布時間: 2018-11-24 15:07

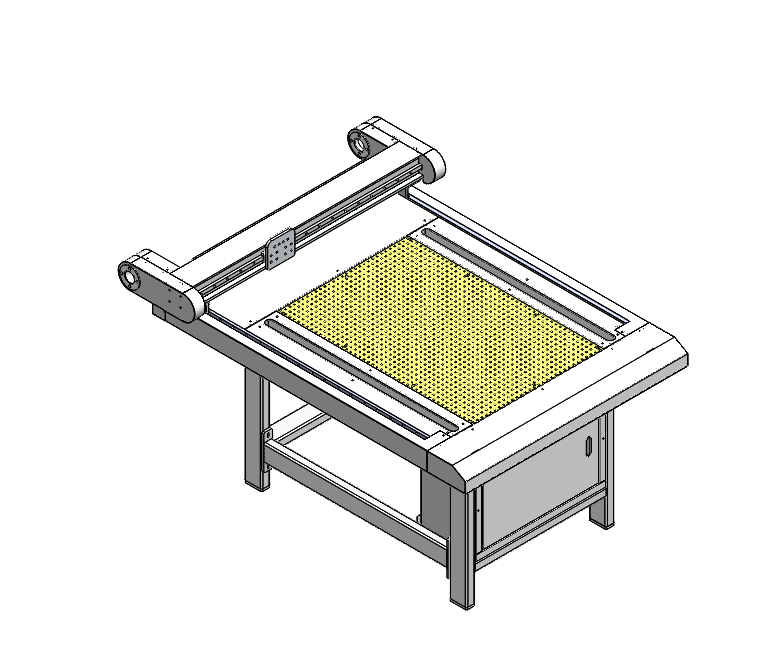

正文摘要:最近在做一個小的切割機。皮革類，面板是利用風機抽風吸附進行切割。切割區域要600x900。使用同步輪傳動。因為需要安裝刀頭，后半部分比較寬。安裝板到刀頭預留150mm寬度。機器比較簡單所以外觀要好。有沒有更好的外 ... |
| 結構部分按自己的設計做就好了，老板要求外觀的話，個人感覺可以把下機架再做大一點，然后側板、腳輪什么的都配上，圖紙上看起來會舒服些 |
|
A. 在滿足功能的前提下，設備下面的支撐架完全可與上面臺面的各端面平齊，然后外圍鋪上鈑金包起來。不就比你現在的要好看多了？ B. 我們搞技術的可能更多的是在乎這個設備的功能性，再去考慮整體外觀。但是很時候老板就不是這么想的，外行或者不太懂的人也一樣------功能是最基本的，可能你這個機臺具體怎么動的他們都不在乎，因為他們第一眼看到這臺設備更多的是視覺上面的感受，至于功能都是你這個設計師理所當然要去實現的基本要求。 C.你這樣的情景其實和我們生活中的很多事情也很類似，比如相親，買東西等等。第一眼基本都是視覺上，然后再去考慮其他的。 |
| 我覺得可以，總歸設備要先滿足使用功能，其次才是外觀 |
本帖最后由 曉昀 于 2018-11-24 17:45 編輯 qiushengjie 發表于 2018-11-24 17:06 不知道架子左邊的裝配體重力有多少？會不會產生向左的傾覆力矩？你可以大概計算下，心里也有數。 |
| 不好看，不協調。 |
曉昀 發表于 2018-11-24 16:00 全用80x40x3的方通制作。導軌安裝側面。我把同步輪導軌限位開關同步帶壓板。控制在厚的85內了。三視圖可以看到。我覺得已經盡力 |
| zanyige |
| 簡單介紹你這個切割機的運動部件和運動情況。架子用多大的型材？ |
| 多給些圓弧啊，支腿用圓的，出料85尺寸那直接r85順過去 |
