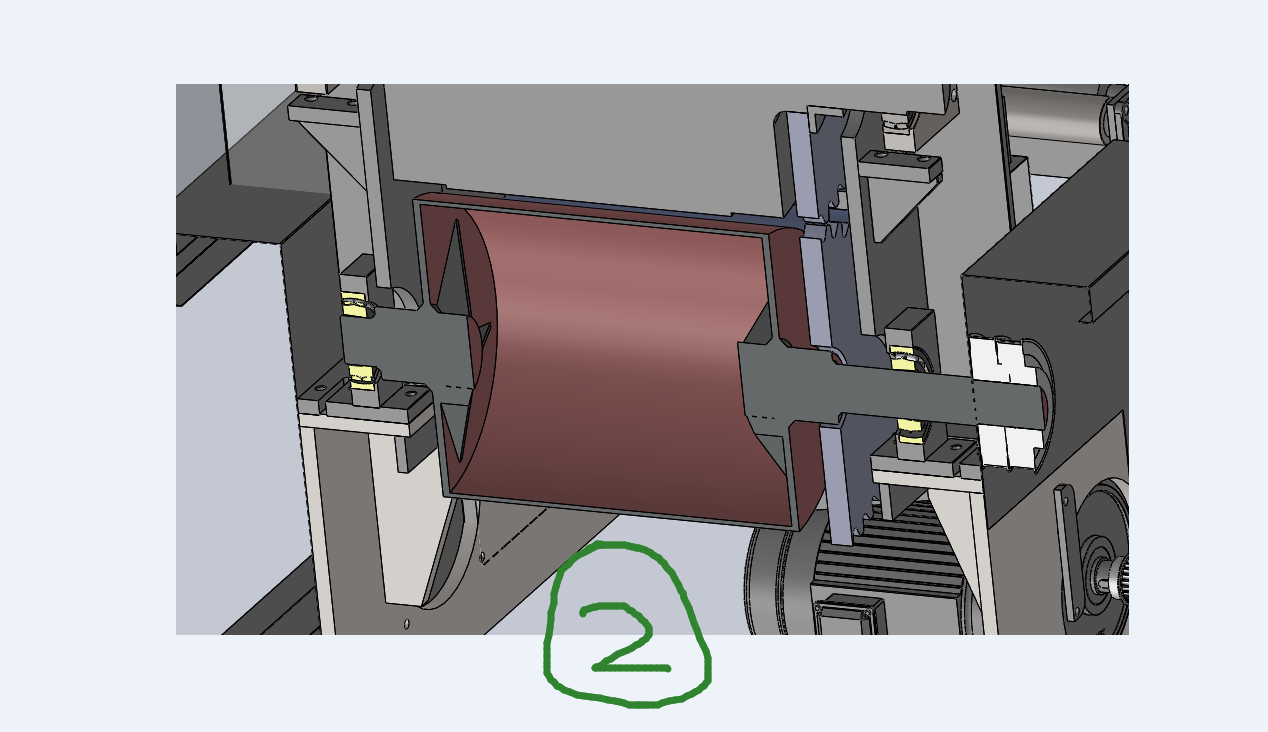

正文摘要:本帖最后由 小舜木馬 于 2018-11-26 17:25 編輯 各位前輩和社區朋友，我想請教個問題。關于軸設計問題，如圖，輪面有壓力，上下滾筒壓著薄膜運動，電機功率3.7kw，轉速150rpm，扭矩大概230NM。請問，扭矩輸入段是 ... |
| 近一點要好吧 |
| 謝謝分享 |
| 選擇2.受力好，自己可以畫畫受力圖和扭矩圖就知道 |
| 沒多大區別吧，軸抗彎能力不夠的話哪短都不行 |
gaojia3000 發表于 2018-11-27 14:30 軸類零件都是外圓受力的，加個通軸不如把壁厚加厚點。所有滾筒都會焊接好再加工的，通軸與否跟同軸度沒關系。 |
gaojia3000 發表于 2018-11-27 14:09 謝謝，通軸就是拿一整根軸貫穿空心管再焊接是嗎？這樣的目的是保證同心度還是擔心焊接受力不夠？ 兩端分開焊接的以前我做打印機的硒鼓的時候用到過，我們叫摩擦焊接，后續我們有二次加工兩端，同心度一般0.05內沒啥壓力，焊接破壞力跟你軸的大小有關系，以前我們打印機三十公斤沒壓力。 滾筒我知道，我們?cè)O(shè)備配套的物料運輸車都是滾筒傳遞的，你的結構跟我們差不多，但我沒用過那么大的齒輪去傳遞動力，我一般用鏈輪＋鏈條，力小的直接同步輪+同步帶，你這個用那么大的齒輪可能負載大吧，反正我們1000*1000*2mm的鋼板我都是用鏈輪+鏈條。 |
fangyunsheng 發表于 2018-11-26 15:23 不好意思，請教下，你們說的通軸是什么意思？是沒有臺階的光軸還是一整根的軸？輪面是說滾筒的摩擦面嗎？ |
本帖最后由 清風明月跟我走 于 2018-11-27 13:34 編輯 fangyunsheng 發表于 2018-11-26 15:23 軸和筒都是分離的，大直徑滾筒這樣可以減重 |
| 沒區別 |
