請教各位大俠一個小問題

查看數: 9444 | 評論數: 25 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-4 11:44

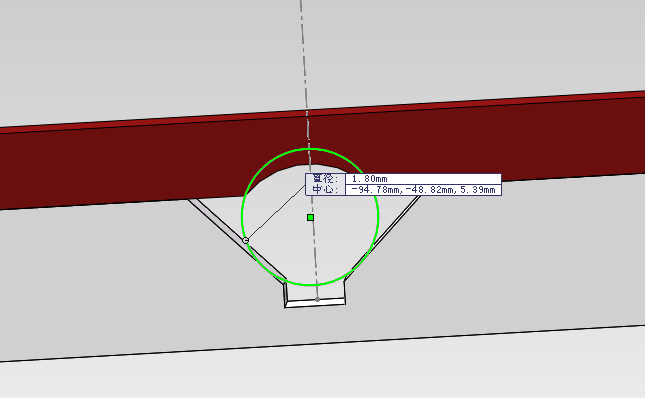

本帖最后由瑞香于 2018-12-4 12:05 編輯請教一下各位大俠我這么畫治具的話，用兩個螺絲擰，距離一端為30mm，能擰緊嗎？還有圓柱體的固定，圓柱體為直徑1.8mm，圖中的v型塊+上面挖了圓弧可以嗎？還是圓弧直 ...

回復

caicai2011 發表于 2018-12-7 14:35:24

你這個東西這么小，需要經常裝夾的，用螺絲來固定調節我覺得效率太低了，并且人為因素會導致夾持力不一樣大，建議考慮下彈簧夾緊機構

瑞香 發表于 2018-12-5 14:43:05

loonger 發表于 2018-12-5 14:38
我理解能力太差了，是沒完全明白你描述的問題，

好吧。。。我以為我這個挺清晰的，哈哈

loonger 發表于 2018-12-5 14:38:35

我理解能力太差了，是沒完全明白你描述的問題，

無葉123654 發表于 2018-12-5 14:24:39

瑞香發表于 2018-12-4 13:13
俯視圖是這樣的
只要夾緊就行了，這個直徑1.8mm的圓柱體，特別的輕。。。
夾緊是夾頭部的，然后夾緊后 ...

這個裝備做什么？前面懸臂那么長，且有薄，容易震動，影響嗎？

Cavalier_Ricky 發表于 2018-12-5 09:04:52

瑞香發表于 2018-12-5 08:44
腦子笨沒有明白....
這樣能實現兩個單獨調節嗎？

這要看棒料的精度，還要看調節的方向都有哪些。

這種方法，棒料間距是死的，平行度也是死的，是一體式調節方向的。

上下加緊方式，支撐桿的變形，不是因?yàn)榘袅系闹亓浚且驗樯舷掳宀暮穸炔煌瑠A緊時兩條板材的彎曲變形量不同。

瑞香 發表于 2018-12-5 08:47:34

只有快樂發表于 2018-12-4 15:50
我感覺上面板做成平板就行了吧，另外如果可以把懸臂縮短一點更穩定。

其實那個懸臂只有30mm，看起來長而已，因?yàn)闁|西小

了解了發表于 2018-12-5 10:44

瑞香 發表于 2018-12-5 08:44:30

Cavalier_Ricky 發表于 2018-12-4 16:49
換個思路呢？

上下本來就沒有多少空間，再上下咬合？

腦子笨沒有明白....

這樣能實現兩個單獨調節嗎？

向宏 發表于 2018-12-5 06:32:58

加緊松開靠上螺釘，太啰嗦
