發布時間: 2008-9-20 08:20

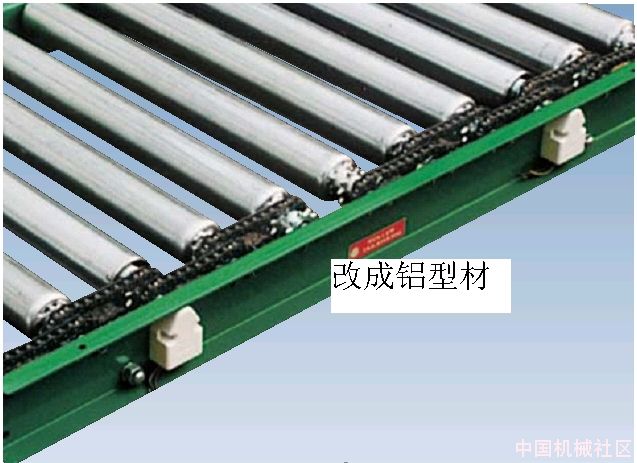

正文摘要:一般的滾筒輸送機側邊都采用C型鋼或鋼板彎曲成形，見附圖。但是我有見過側邊用鋁型材的，只是距離較遠沒看清楚，請問滾筒輸送機側邊如何使用鋁型材? 十分感謝!!! (最好有照片或CAD或SolidWorks或其它圖檔也可以，這 ... |
| 一樣的原理啊，在型材槽的高度開安裝孔，找合適的型材 |
| 應該是螺紋聯結。 |
| 加托馬片 |
| 鋁型材只適用于輕載 加托馬片安裝滾筒 |
|
一樓的DIII你們滾筒輸送機，安裝滾筒的孔采用的是腰型孔嗎？ 我上次設計的雙排鏈滾筒，滾筒直接的距離是50，鏈輪采用的是08B 齒數Z=9 后來安裝的鏈條的節數是17節，但是安裝后出現鏈條松的情況，要是用16節的話又太緊。請問是怎么回事呢？ |
| 樓主請問你這個問題是怎么解決的。我qq248854279.還想跟您探討一下 |
| 用托馬片的形式可能更好一些 |
| 同等外形尺寸，鋁型材的抗彎能力是方管的1/3左右。 |
| 用鋁型材作導軌的話，配鋼板折成的滾筒安裝碼即可 |
