發布時間: 2018-12-6 21:37

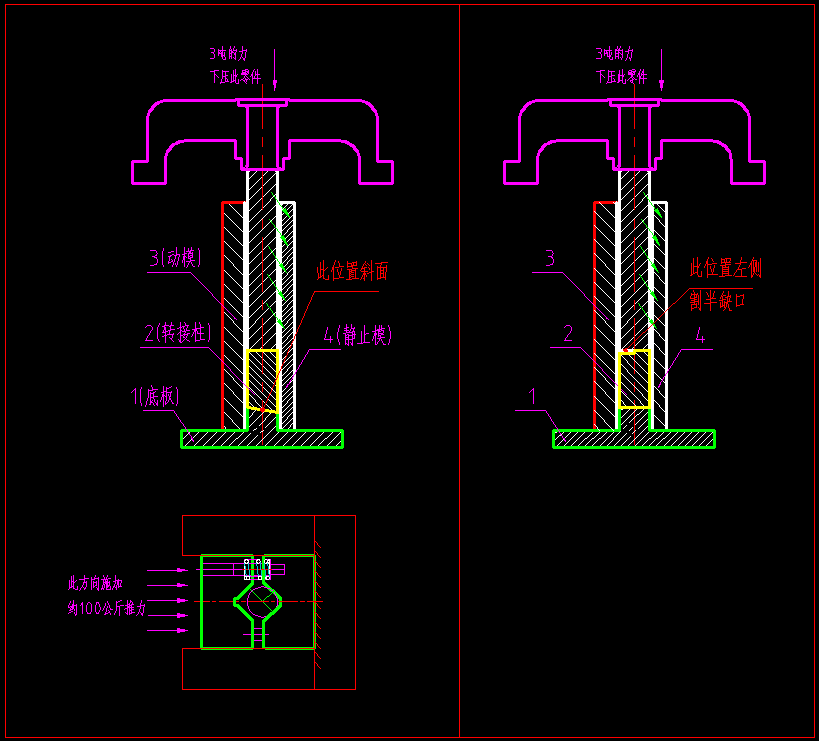

正文摘要:現設計一容器上的兩個零件，需要緊配，上端用3~5噸的液壓機壓配。結構見圖，其中一個V塊是靜止模， 另一個V塊推過來壓緊中間的軸，施加的力約100公斤，軸直徑16。想問一下，下面的“轉接柱”該怎么設計， 可以把 ... |
| 我指的是“轉接柱”的設計，不是V型槽。 |
| 還是方案一合適些，其V型結構對于力的保持效果會好些！ |
前景錢 發表于 2018-12-7 13:09 能畫個簡圖嗎，哥們。 |
| 搞成一個斜的試試 |
| 方案二比較好。方案一種帶斜面的零件對轉接柱2的力作用于斜面上，這個力分解的兩個力，一個是平行于斜面向左上方，另一個垂直于斜面，方向向左下方。那么它對于靜止模的作用力與左下方的力大小相等，方向相反，方向向右上方，與圖中綠色箭頭的方向有90°的夾角。不知道這樣分析是否對？ |
| 可以做成斜槽，來回驅動動模，不用彈簧復位 |
