SolidWorks 模型尺寸的倒角格式

查看數: 5225 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-10 19:50

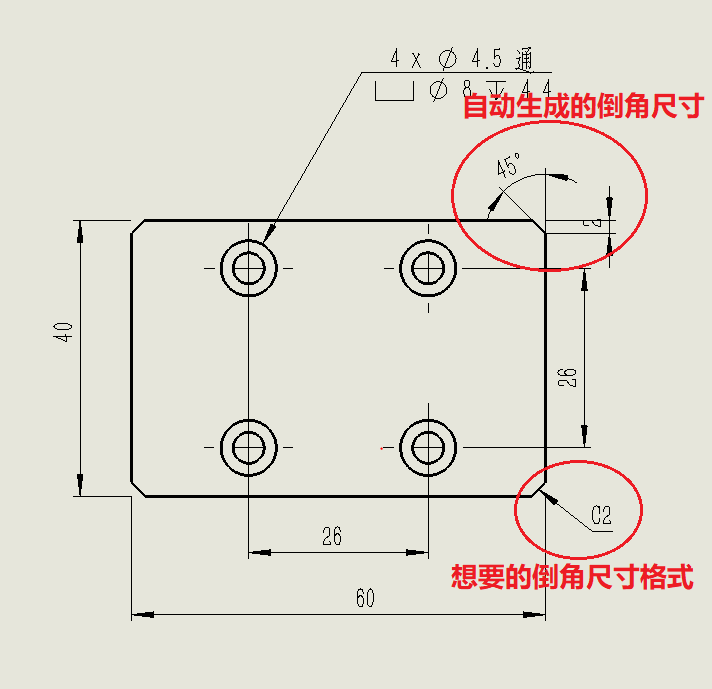

我畫圖時有時懶得出圖，會在建模時直接把圖紙考慮好，直接用模型尺寸來出圖。但遇到倒角，模型尺寸好像沒辦法識別出來，標注出來的尺寸格式都不是我想要的，每次都得改，改的次數多了有點煩。因此來請教一下各位大 ...

回復

明BBC 發表于 2018-12-12 18:32:24

曉昀發表于 2018-12-11 22:04
自動標注的尺寸肯定不規范，還需要手動移動，修改下。

就瞄一眼，哪個尺寸位置跑了拉回來就行，總比一個個去畫來得快，畢竟做設備的大多數零件結構還是比較簡單，至少50%以上的零件可以這樣處理

明BBC 發表于 2018-12-12 18:29:47

遠祥發表于 2018-12-11 20:03
沒有這么智能，孔系標準法才能自動生成標準尺寸。

2D圖紙的尺寸標注，我在3D建模時已經考慮好了，全部尺寸都可以自動出來，連公差都帶好了，就是倒角出來格式不對……形位公差和表面粗糙度還得手動標就是了

曉昀 發表于 2018-12-11 22:04:45

明BBC 發表于 2018-12-11 19:42
自動出來的就是右上角的樣子，每次都得刪了重新標注，有點煩

自動標注的尺寸肯定不規范，還需要手動移動，修改下。

遠祥 發表于 2018-12-11 20:03:22

沒有這么智能，孔系標準法才能自動生成標準尺寸。

明BBC 發表于 2018-12-11 19:42:19

曉昀發表于 2018-12-11 07:30
右下角的倒角標注方式在做草圖時即使做出來，在3D轉2D也沒辦法形成。右上角的應該沒問題。

自動出來的就是右上角的樣子，每次都得刪了重新標注，有點煩

shentu 發表于 2018-12-11 09:30:51

人工標注

前景錢 發表于 2018-12-11 08:18:55

我一般都是手動來標的。

曉昀 發表于 2018-12-11 07:30:01

右下角的倒角標注方式在做草圖時即使做出來，在3D轉2D也沒辦法形成。右上角的應該沒問題。

明BBC 發表于 2018-12-10 20:40:17

魍者歸來發表于 2018-12-10 20:00
倒角命令

這個命名知道，模型尺寸是自動標注尺寸的那個功能，就是倒角沒辦法按標注格式來
