紅葉谷 發表于 2018-12-20 10:52
大神又要麻煩你了，先說聲謝謝，之前我發的帖子感謝你的點播，然后我又改了下，麻煩你再給點播下，非常感 ...

不敢自稱大神。共同交流

樓主前面一直沒有說明具體用途，脫離開應用場景談方案，很多時候就會有很大偏離。

比如你這個應用，示教器底座，再參考樓主回復其他樓的零碎信息：電機軸6.35mm，回轉支撐沒有小尺寸

猜測應該是小負載應用，那最佳答案顯然是雙列角接觸，結構最簡單，可以同時承受軸向和徑向載荷。22樓其實已經提到過了，聯軸器+雙列角接觸。

當然到底能不能用，還需要計算過，靠數據說話

紅葉谷 發表于 2018-12-20 11:32
大兄得，回轉支承沒有小尺寸，而且太貴

自己做一個齒盤 卡到你外面的軸承內圈就好了

migolar 發表于 2018-12-20 11:24
直接回轉支撐帶內齒圈的，結構簡單可靠

大兄得，回轉支承沒有小尺寸，而且太貴

直接回轉支撐帶內齒圈的，結構簡單可靠

結構設計的細節做的不好，有些還做定位止口的還是需要做出來，能保證定位精度和旋轉精度。

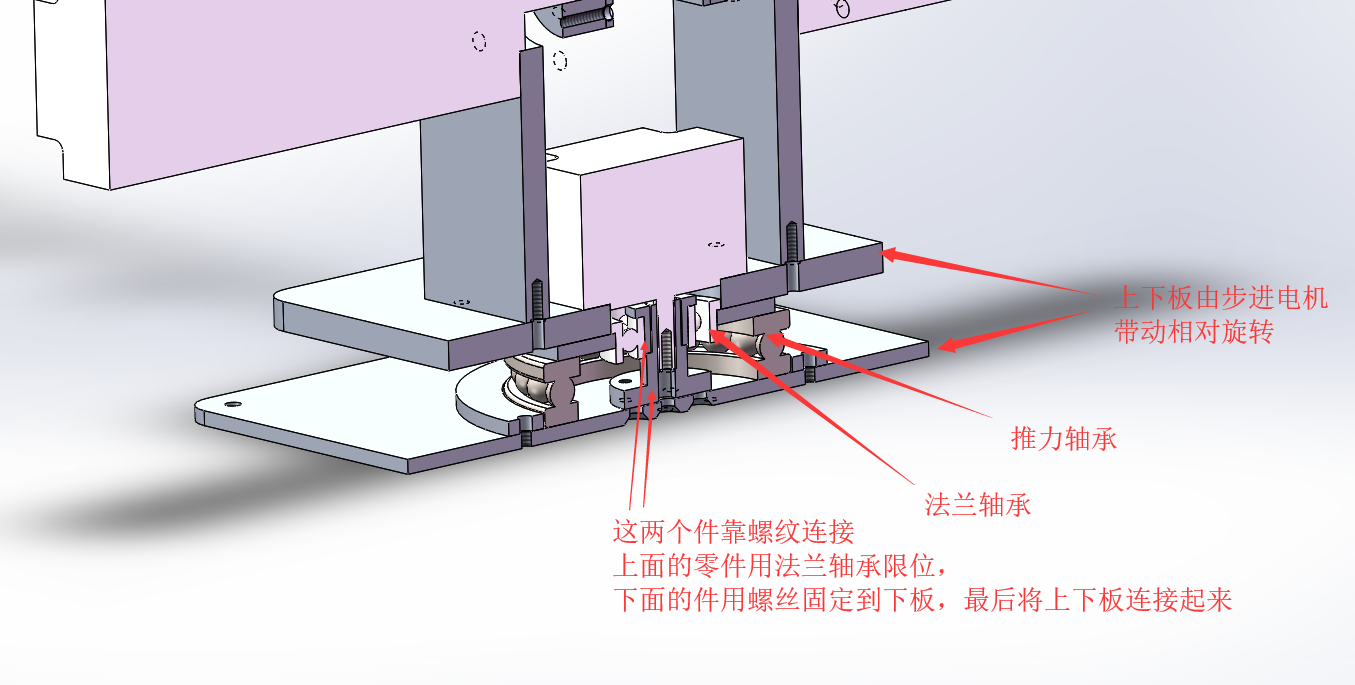

如果上部空間足夠，是否可以考慮電機+聯軸器+雙列的角接觸球軸承座（如果負載很大，可以考慮雙列圓錐滾子）+然后輸出端接個法蘭盤一樣的東西跟要旋轉的部分連接？如果硬是你這個結構，我覺得也不是不行，同心度得保證，大板與電機輸出部分要做個定位，挖個圓槽，或者插銷？還有推力球軸承的受力方向?qū)Σ粚Φ模恍械挠脗€雙向的？不過這個結構沒見過，具體效果不知道

不建議這么干，很容易產生過定位，如果使電機軸扭曲，長期使用很容易壞掉！
