墨中白233 發表于 2018-12-14 09:52
大俠你好，感謝你的回復。對于這個問題我還是有幾點疑問：
1）如果用定位銷，那么鋼板一側上要打幾個銷 ...

1）要求平行度多大，有沒有詳細的參數
2）我說的打銷孔，是在調整之后，以后不要調整的前提下，配合打銷孔
3）只要求平行，一般銑床精度都可以的，機床滑軌就是這么安裝的
4）配合打銷孔，直接是圓錐銷，或者圓柱銷就可以了，過盈配合

biggunner 發表于 2018-12-13 14:09
如果不是必須來回拆卸的話建議焊后整體加工

好方法

liuyunokkook 發表于 2018-12-14 10:32
說這么多還是沒看到你回答大小板具體的尺寸，與之相配合的零件與小塊之間配合間隙是多少，需要的平行度高 ...

關于銑臺階的問題就又要說到你這大板的具體尺寸了，銑床能不能一次裝夾就銑出兩端臺階，如果尺寸過大需要調頭銑的話就需要打表校銑好臺階的跳動。

墨中白233 發表于 2018-12-14 09:54
大俠你好，感謝你的回復。對于這個問題我還是有幾點疑問：
1）如果用定位銷，那么鋼板一側上要打幾個銷 ...

說這么多還是沒看到你回答大小板具體的尺寸，與之相配合的零件與小塊之間配合間隙是多少，需要的平行度高與低所需要的加工工藝是有很大差別的，要根據具體情況具體分析的。定位銷你需要選型購買標準件，自己加工則需要保證加工精度，一邊兩個定位孔，打定位銷你又要考慮怎么去保證大小板上定位孔的位置，手工劃線鉆那是肯定不行的，得上數控，公司沒數控則需要外協。如果本來能在公司現有設備簡單完成的事被你搞的那么麻煩，而領導又是懂行的話，就會體現你的能力問題。

liuyunokkook 發表于 2018-12-13 15:45

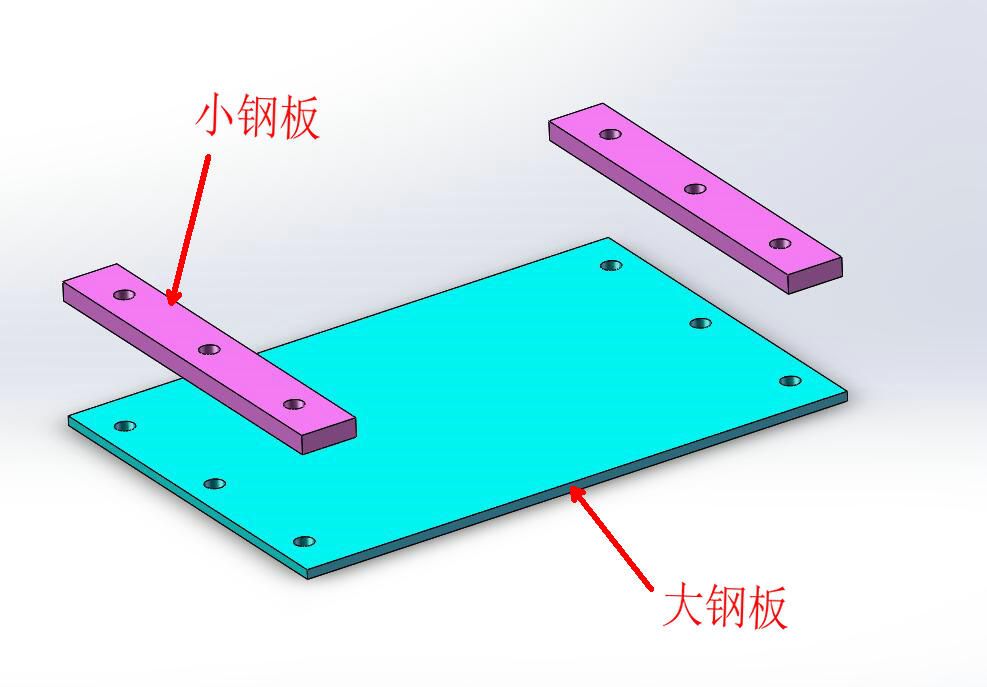

首先你要把大小鋼板的厚度及長寬尺寸說一下，還有就是你需要的平行度達到一個怎樣的公差要求，兩塊小板承受 ...

大俠你好，感謝你的回復。對于這個問題我還是有幾點疑問：
1）如果用定位銷，那么鋼板一側上要打幾個銷孔呢？如果是兩個銷孔，那么工件不就完全定死了嗎，那還怎么調呢
2）打銷孔，是打哪一種呢，是錐形孔還是圓柱孔？用的銷釘又是哪一種銷釘？
3）打銷孔定位，總是要找個基準的對吧。這個定位的過程到底是怎么樣的，還是不太了解，懇請賜教一二
4）關于銑削出靠山進行定位，問題是萬一銑削的不好，銑出來兩個側面的平行度沒法保證，那如何進行小鋼板的定位？
不好意思，我剛參加工作，生產經驗不足，讓您見笑了

Leo_20180309 發表于 2018-12-13 13:16
在大板上加工兩個靠邊如何（根據小鋼板在大板上銑出臺階），大板攻螺紋孔，小板光孔大一點（如果是M6，我一 ...

大俠你好，感謝你的回復。對于這個問題我還是有幾點疑問：
1）如果用定位銷，那么鋼板一側上要打幾個銷孔呢？如果是兩個銷孔，那么工件不就完全定死了嗎，那還怎么調呢
2）打銷孔，是打哪一種呢，是錐形孔還是圓柱孔？用的銷釘又是哪一種銷釘？
3）打銷孔定位，總是要找個基準的對吧。這個定位的過程到底是怎么樣的，還是不太了解，懇請賜教一二
4）關于銑削出靠山進行定位，問題是萬一銑削的不好，銑出來兩個側面的平行度沒法保證，那如何進行小鋼板的定位？
不好意思，我剛參加工作，生產經驗不足，讓您見笑了

風刃 發表于 2018-12-14 09:09
定位銷最大的作用就是作定位用的，當然可以拆除，要用頂頭帶內螺紋的銷，拆時用一個螺釘擰緊銷子的內螺紋 ...

大俠你好，感謝你的回復。對于這個問題我還是有幾點疑問：
1）如果用定位銷，那么鋼板一側上要打幾個銷孔呢？如果是兩個銷孔，那么工件不就完全定死了嗎，那還怎么調呢
2）打銷孔，是打哪一種呢，是錐形孔還是圓柱孔？用的銷釘又是哪一種銷釘？
3）打銷孔定位，總是要找個基準的對吧。這個定位的過程到底是怎么樣的，還是不太了解，懇請賜教一二
4）關于銑削出靠山進行定位，問題是萬一銑削的不好，銑出來兩個側面的平行度沒法保證，那如何進行小鋼板的定位？
不好意思，我剛參加工作，生產經驗不足，讓您見笑了

墨中白233 發表于 2018-12-14 09:03
請問一下大俠，定位銷在工件完成定位后能拆掉嗎

定位銷最大的作用就是作定位用的，當然可以拆除，要用頂頭帶內螺紋的銷，拆時用一個螺釘擰緊銷子的內螺紋，然后拔出

風刃 發表于 2018-12-13 13:01
大小鋼板磨兩面，大鋼板螺紋孔個小鋼板通孔按標準大小打，小鋼板各增加兩個銷釘孔，安裝時先螺釘預緊并拉表 ...

請問一下大俠，定位銷在工件完成定位后能拆掉嗎
