求教圓柱體上封閉軌跡畫法

查看數: 4601 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-13 14:32

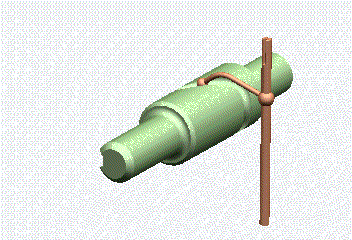

有沒有大俠在圓柱體上畫過封閉軌跡的，能不能分享一下啊！主要是這個曲線的尺寸如何確定，我用掃描和包覆都沒搞出來.

回復

華少_xm08J 發表于 2018-12-19 09:02:28

直接用凸輪插件

Lynn_S0yDy 發表于 2018-12-14 08:50:53

儛伈發表于 2018-12-13 17:24
軌跡底部是圓弧形的還是四方形帶R角的。圓弧形的不好加工吧.

圓弧形的，不好加工，用CNC的話圓弧軌跡要編程編出來，不過可以試下UG，SolidCAM插件的用三維模型自動編程，應該問題不大

瀞芽 發表于 2018-12-13 17:38:04

樣條曲線投影到柱面，運用掃描切除


儛伈 發表于 2018-12-13 17:24:06

Lynn_S0yDy 發表于 2018-12-13 15:27
用草圖曲線和投影曲線及掃描切除可以畫出來，剛我試了一下

軌跡底部是圓弧形的還是四方形帶R角的。圓弧形的不好加工吧.

前景錢 發表于 2018-12-13 17:20:40

這個有點難度噢

wryp 發表于 2018-12-13 16:51:27

UG里有個曲線纏繞，我用它做過變檔凸輪。

魍者歸來 發表于 2018-12-13 16:21:52

代數6的可以上公式曲線，幾何6的可以用投影法

Lynn_S0yDy 發表于 2018-12-13 15:27:12

用草圖曲線和投影曲線及掃描切除可以畫出來，剛我試了一下


伊爾山123 發表于 2018-12-13 15:07:32

儛伈發表于 2018-12-13 14:49
軌跡的曲線是怎么畫的啊！是用3D草圖還是2D草圖搞啊。

如果僅拿你舉例的模型來說，可以做幾個角度平面的二維草圖，然后投影到曲面來做
