請教個問題，豎直方向的連桿運動轉化成水平方向的連桿運動

查看數: 8782 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-13 14:49

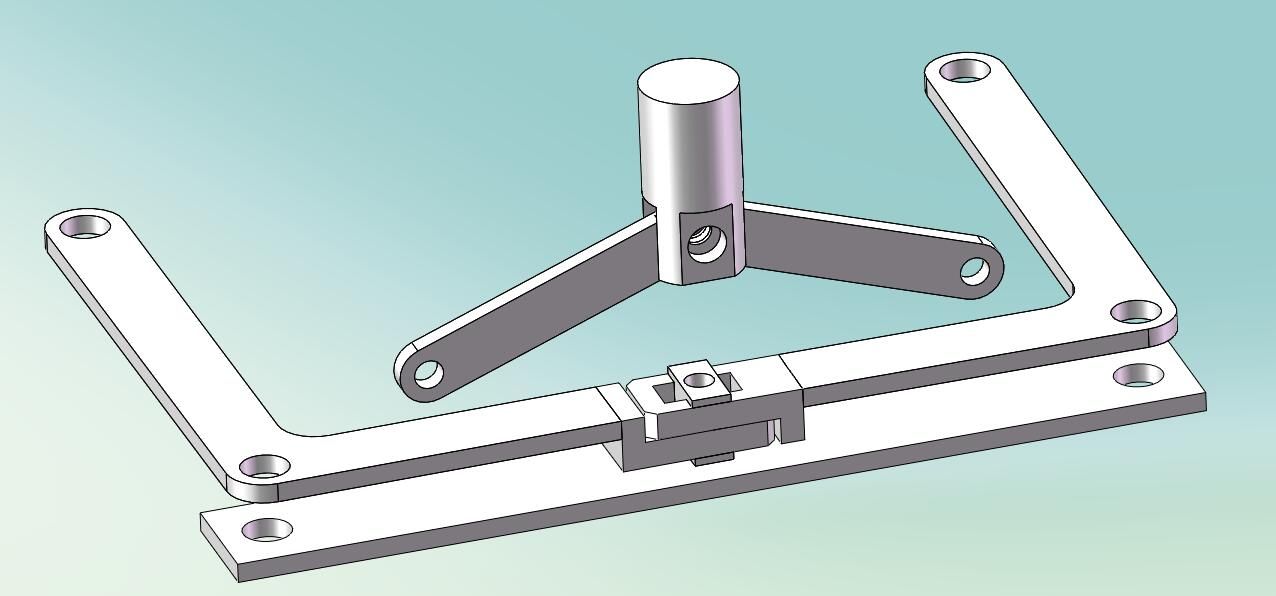

簡圖如下，垂直方向的連桿向下壓，下面的閉合，向上提升下面的打開

回復

yu913638054 發表于 2018-12-18 11:03:44

學習

冰小帥 發表于 2018-12-14 11:03:19

ShinyAlan 發表于 2018-12-14 10:45

你這固定點是3、4直角處的那個孔嗎？你這中間這個鉸鏈實際使用不知道能不能達到你的要求哦。理論上實現的話應該是要在3、4上加一個拉簧使得3、4有一個夾緊的趨勢。1、2和3、4的連接直接用軸孔連接。1、2的孔要比軸大一點（大多少3D模擬），3、4上軸的寬度要大于1、2的厚度。這樣感覺理論上可以實現。

冰小帥 發表于 2018-12-14 10:19:00

ShinyAlan 發表于 2018-12-14 09:45
謝謝老哥有心了，這個確實可行，但是現在平面開閉的要的也是鉸接的，不是這樣平行開閉

看你圖片是方鍵和方槽，但你又不是平行開合。這怎么夾持咧。你把夾持狀態和打開狀態做兩個截圖看下。你要是轉角夾持，不應該是圓軸配合圓孔嗎。

ShinyAlan 發表于 2018-12-14 09:45:44

冰小帥發表于 2018-12-14 08:47
視頻鏈接
http://v.youku.com/v_show/id_XMzk2MzQwNTM2OA==.html?spm=a2h3j.8428770.3416059.1

謝謝老哥有心了，這個確實可行，但是現在平面開閉的要的也是鉸接的，不是這樣平行開閉

冰小帥 發表于 2018-12-14 08:47:10

本帖最后由冰小帥于 2018-12-14 09:08 編輯

ShinyAlan 發表于 2018-12-13 19:12
我的3、4是在水平面上張開閉合啊, 照著畫了下方向不對的

視頻鏈接
http://v.youku.com/v_show/id_XMzk2MzQwNTM2OA==.html?spm=a2h3j.8428770.3416059.1

前景錢 發表于 2018-12-14 08:07:56

ShinyAlan 發表于 2018-12-13 18:04
就是不曉得怎么組合才能達到效果啊...

說實話，這個是要費點腦子的

ShinyAlan 發表于 2018-12-13 19:32:10

感覺我的圖把大家誤導了，3和4是在水平上開閉的，1和2在豎直方向打開，就相當于把一個5下壓的動作轉化成垂直方向3、4夾持的動作...

ShinyAlan 發表于 2018-12-13 19:12:26

冰小帥發表于 2018-12-13 17:55
1、2直接固定板中間開腰孔 3、4上面開槽槽中間側面打孔加軸軸穿過1、2的腰孔一個V槽開合機構看開合 ...

我的3、4是在水平面上張開閉合啊, 照著畫了下方向不對的
