發布時間: 2018-12-14 16:27

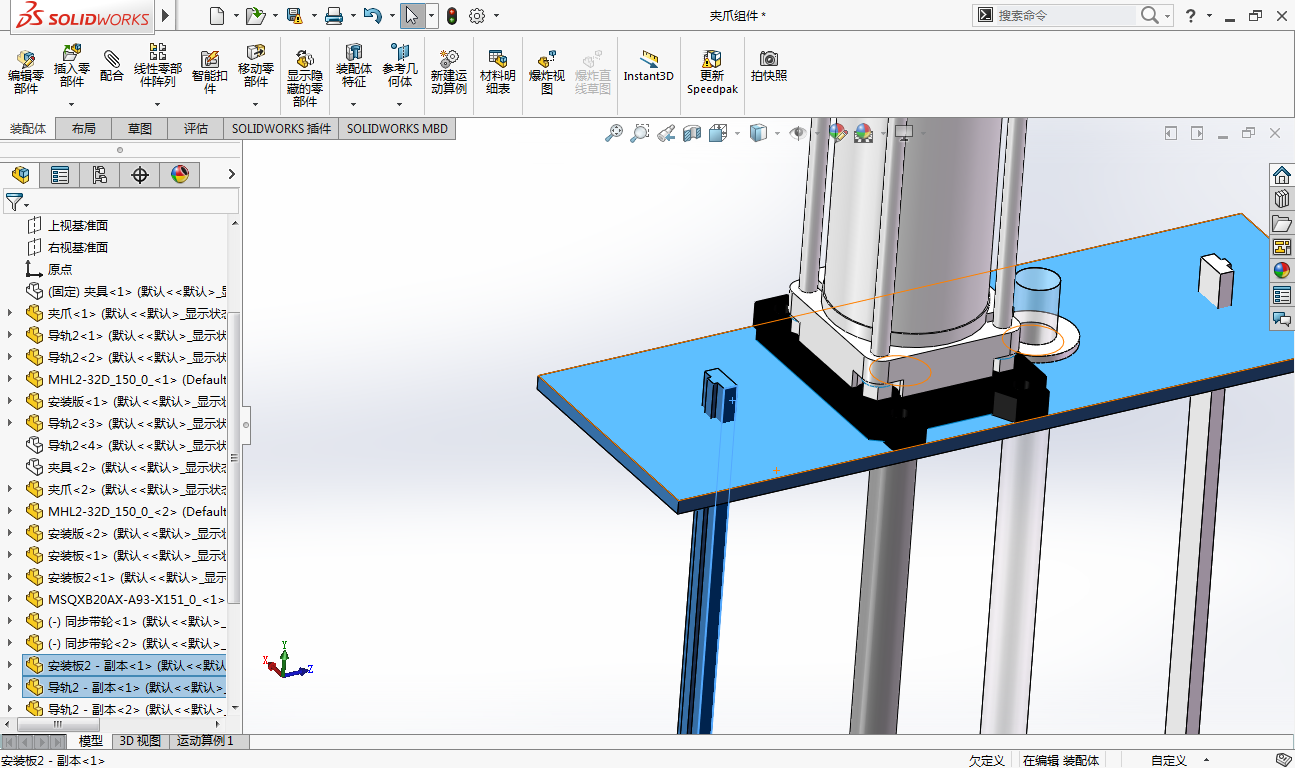

正文摘要:最近在網上找到一個老師學習，這是一臺注塑機的夾爪組件，老師要求我將這個組件細化。但是我完全沒有非標經驗，手頭也沒有非標機器參考，所以只好求助貼吧大神們了。問題和圖片如下。 1、夾爪和MHL2氣缸如何連接， ... |
| 直接看米思米實例教程 |
| 很亂啊，不應是堆起來的 |
菠蘿吹雪123 發表于 2018-12-15 09:09 應該不行吧，首先型號一樣的氣缸，對于尺寸來說也不同吧，進氣孔什么的，還是很難同步 |
|
1-大氣缸固定，直接選擇前端固定方式進行固定（法蘭）鎖螺栓，不需要配合，直接開大一點孔，讓氣缸前端能完全深進去，并且能固定。2-大氣缸前端采用浮動連接頭進行連接。3-大氣缸的導軌可以是直線軸承與導柱進行導向（若用線軌，建議加一塊可以立起來的立板，把導軌固定在立板，然后做為導向是使用）。4-兩個小的氣缸與夾抓之間的連接也是通過浮動接頭連接，中間加個過度板與爪子連一塊。5-夾抓導軌與氣缸軸線平行，一樣固定在板子上。 |
遠祥 發表于 2018-12-16 11:45 能說的詳細點嗎？ |
| 氣缸活塞桿外螺紋的浮動鏈接很重要！ |
|
對，好像就是這個樣子，可能還要加上導軌。。。雖然我不清楚為什么要加個導軌啊。。。很多余的樣子，難道不會卡嗎 |
| 不太了解 |
