發布時間: 2018-12-17 21:38

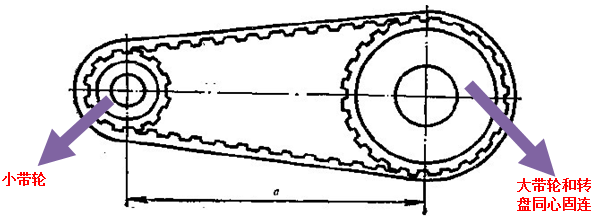

正文摘要:醫學分析儀器用到顯微鏡，需要實現高低倍物鏡的自動切換。目前采用的是步進電機+同步帶的方式——步進電機驅動小同步帶輪，將顯微鏡的物鏡轉盤與環形的大同步帶輪固連，小帶輪和大帶輪使用同步帶傳遞運動，如下圖示 ... |
702736 發表于 2018-12-20 19:52 哈哈 畢竟還是要周期性360轉動的 這幾個可行性太差 我還是參考十字滑塊聯軸器方向去吧 謝謝兄臺 |
在路上_t145N 發表于 2018-12-20 19:32 對，可以判斷方向和編程的話，波紋管連接，彈簧連接，橡膠管連接都可 |
702736 發表于 2018-12-20 08:50 嗯 就是往這個方向去的 具體就是看柔性或者間隙的形式 也就是具體的結構設計了 這個時候十字滑塊聯軸器的缺點 有可能就能成為解決方案 |
17567410 發表于 2018-12-20 11:52 不 機械能 |
| 非機械所能啦😄。位置切換加自動調焦？ |
在路上_t145N 發表于 2018-12-20 07:41 其實可兩種方法，一就是提高重復定位精度，二就是粗定位，加你說的所謂的運動切換。樓主傾向于第二種的話，建議最后加一個柔性的（松動的）連接。步進電機運動到稍不到一點定位位置后，靠柔性或松動的間隙，在原定位動力下往前到定位即可。 |
dawei_cn 發表于 2018-12-18 09:00 這個感覺還是從精度方面入手的 切入點不太對 |
forbetter 發表于 2018-12-18 08:44 就三個點 可以理解為間歇運動更合適 不過有沒有解決方案？ |
|
其實主要矛盾并非是精度問題 而是運動切換問題 只要保證運轉到卡住的位置附近時 運動傳遞的動力能夠暫時撤銷 改為自由狀態就好 |
| 加反饋啊 |
