發布時間: 2018-12-20 23:18

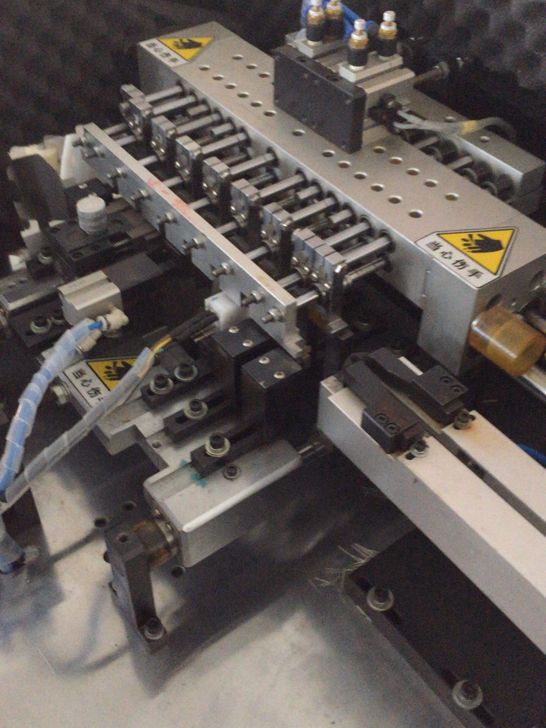

正文摘要:懂電路的來解答下，LED成型機上有一道工序是檢測LED燈正負極的，亮就說明極性對，可是PLC或者工控板又是怎么接收到反饋的呢？ （夾具上沒有光纖或者什么顏色檢測的),只有兩根電線。 ... |
| 也謝謝5樓的補充。。 |
謝謝9樓，完全明白 |
kevin湖 發表于 2018-12-21 13:04 前面幾樓已經說得很清楚了啊，樓主延伸一下，應該就有思路了。 我來提供一個吧：如下圖所示 LED前面串聯一個分壓電阻，分壓電阻前接電源正極，電極1接電源負極，電極2作為測量點
如果LED不導通，電極2測量點側得的電壓時24V，如果LED導通，電極2測量點測得的電壓在3V左右（視二極管的種類不同，電壓會有不同） 這樣，就能得到兩種完全不同的電壓值，一個高電平，一個低電平，直接接入PLC輸入模塊就可以用了。結構簡單，價格便宜。 |
| 謝謝5,6,7樓，大概懂了。。就是如果信號接入PLC的X端口有什么建議嗎？一般PLC的X端都是24V的，怎么轉換24V的信號 |
| 這有可能是利用二極管的單向導電性判斷的，正向可以導通反向截止，通適當的電壓判斷電流就可以是確定正反向以及有無材料了 |
awolfbee 發表于 2018-12-21 09:35 正解。50%的概率，這個試錯成本很低 |
kevin湖 發表于 2018-12-21 09:33 萬能充還能不分極性給鋰電池充電呢，一樣的道理，先給個電壓，沒電流（不考慮反向電流）就更換極性，很簡單的。 |
| 我想問的是，PLC或者系統怎么檢測燈是否好壞或者正負極反了。是通過燈亮了，測電流？?還是燈亮了，因為電壓低直接測電阻？ |
| 檢測專用設備 |
