如何保證吸盤朝向

查看數: 4808 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-21 13:36

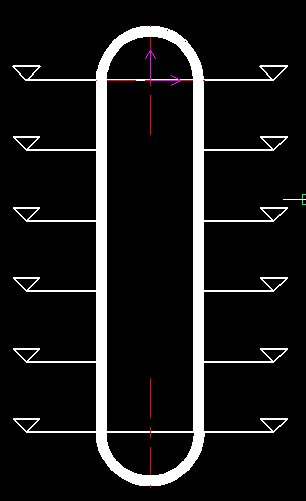

立式環形導軌，滑塊上面裝個吸盤，如何保證吸盤從左側轉到右側時，吸盤還是朝上面

回復

okmeiyou 發表于 2018-12-24 16:39:54

表達的不好，，我是說，做條直線限制的，讓吸盤只能向上。可以考慮用重力吊著

Slainet 發表于 2018-12-24 14:47:22

你把吸盤和桿轉90°安裝

蝸牛i 發表于 2018-12-24 14:01:59

蝸牛i 發表于 2018-12-22 10:25
吸盤加長條塊，開螺紋孔，保證重心在桿下端，長條塊左右做限位，放置旋轉，買標準的可以旋轉的氣管接頭，SM ...

都是重心在下，可以旋轉的

遠祥 發表于 2018-12-23 21:34:00

吸盤固定座使用一體式，就不會亂轉了。

吸盤要轉動啊不然怎么左右兩邊都朝上發表于 2018-12-24 13:46

okmeiyou 發表于 2018-12-22 10:35:34

加導向機構，限制吸盤不能轉動，轉點隨導軌運動。

我要的是吸盤轉動啊左右兩邊一直朝上的發表于 2018-12-24 13:45

蝸牛i 發表于 2018-12-22 10:25:26

吸盤加長條塊，開螺紋孔，保證重心在桿下端，長條塊左右做限位，放置旋轉，買標準的可以旋轉的氣管接頭，SMC有的

左邊限位在地下轉過來就是上面了發表于 2018-12-24 13:45

叮襠貓 發表于 2018-12-22 08:30:13

在頂部加個換向機構，或者簡單點直接在連接吸盤的桿子上加個旋轉氣缸

接氣管你會哭的一直高速旋轉 加氣管的難度是這個機構的幾百倍發表于 2018-12-24 13:44

曉昀 發表于 2018-12-21 22:55:33

在吸盤從左側轉到右側過程中，吸盤滑塊始終沿軌道運行？

滑塊朝向肯定變了但是吸盤要一直朝上發表于 2018-12-24 13:43

ahway 發表于 2018-12-21 15:34:00

吸盤頭選導磁的，配個磁鐵
