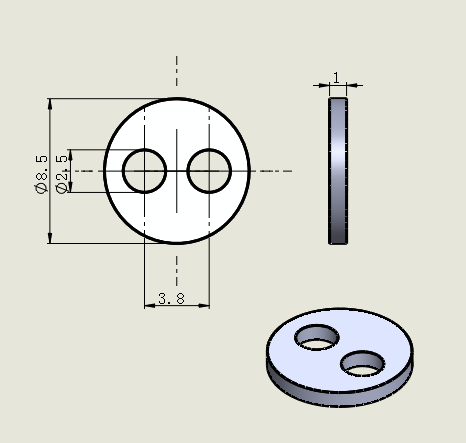

正文摘要:小弟接到一個設計任務，要對圖示零件進行自動裝配上料，目前振動盤可以對零件排序出料，但是無法對其進行定向，真誠請教論壇上的各位老師，幫小弟參考參考，如何定向？ ... |
|
3樓給了一個不差錢的選擇，這個方案至少要用上步進或者伺服，如果節拍要求比較高的話，就要考慮做并行，進一步增加成本 我來提供一個差錢的方案： 振動盤不做區分，直接供料，在直振末端，用兩根頭部錐形的圓桿向下插，一旦圓錐頭部進入圓孔，這個產品就會被轉動。如果沒有插進去，就把這個產品放掉，回流到振動盤繼續震。如此循環 這個方案簡單粗暴，用的是概率。如果振動盤輸出速度足夠，并且在后面做足緩沖區，應當是沒有問題的。但是初步估計，振動盤的節拍要比設備節拍快四五倍以上，才能跟得上供料。 |
 |
pengzhiping 發表于 2018-12-22 21:22 感謝分享！ |
|
本帖最后由 七曜神權 于 2018-12-23 09:17 編輯 有錢可以加視覺，在配個電機轉。像這種情況其實應該是產品設計工程師沒有考慮自動化生產，能溝通的話最好是能在不影響性能的情況下加個平缺口或其他特征，省很多事。 |
| 參考3樓的方法，這個方法不錯。 |
| 我同事做過一個類似的定向機構。利用兩個彈簧針（兩個之間的中心距3.8 ）壓在產品表面，并繞產品中心自轉。等轉到兩個2.5的孔內彈簧針卡在槽里 在轉動需要角度即可定向。 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
曉昀
| + 1 | 專業精湛! |
| 可以參考一下鏈條的鏈板組裝的定向 |
