請教：如何讓中間轉盤每分鐘轉3~4下

查看數: 7934 | 評論數: 22 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-12-25 10:16

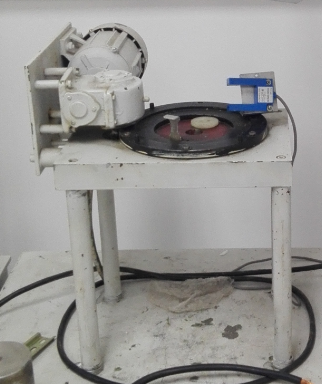

如附件的一個機構，是一個測試彎曲試驗的裝置，中間轉盤穿出一根導線，下面懸掛重力物。但是怎么樣才能讓中間轉盤每分鐘轉3~4下呢，開始想著用電機連接，但是會跟重力物干澀，特想論壇的老哥請教下，求指點一二，謝 ...

回復

紹興振騰醫療 發表于 2019-1-11 15:36:25

減速機帶小齒輪，轉盤帶大齒圈

mateo 發表于 2019-1-2 09:57:38

側裝，用皮帶或鏈條鏈接齒輪齒圈

囨檞釋 發表于 2019-1-2 09:44:37

可以用小齒輪帶大齒輪的，大齒輪上裝盤面，小齒輪用電機帶，這樣可以實現3-4轉。或者可以直接上中空旋轉平臺，你可以找一下那種結構，中空旋轉平臺的中間是空的，亦或者分割器也有中空的，具體都看你的價錢和精度要求。

2011ayoon 發表于 2018-12-26 15:12:36

平臺下面可能是空心的，里面裝置類似外圈帶齒的回轉支撐

天天工作室 發表于 2018-12-25 23:44:58

葉小龍發表于 2018-12-25 11:24
我也是選的用電機，主要發愁電機怎么帶動整個轉盤，因為轉盤垂直方向需要掛個重力砝碼，會對電機產生干澀 ...

電機加個延長軸避開砝碼如何？

遠祥 發表于 2018-12-25 19:51:55

線纜設計一個支架做為捆綁固定。

葉小龍 發表于 2018-12-25 13:13:01

小理想發表于 2018-12-25 12:05
圖片上的這個不行嗎。轉盤是大齒輪，電機輸出軸小齒輪。

也行呀，我是沒搞懂圖中是怎么傳動的，如果是齒輪傳動，可以借鑒，但是齒輪傳動配合，需要注意哪些呢？

小理想 發表于 2018-12-25 12:05:26

圖片上的這個不行嗎。轉盤是大齒輪，電機輸出軸小齒輪。

wanghai210 發表于 2018-12-25 11:52:28

蝸輪蝸桿試試
