發布時間: 2018-12-27 09:47

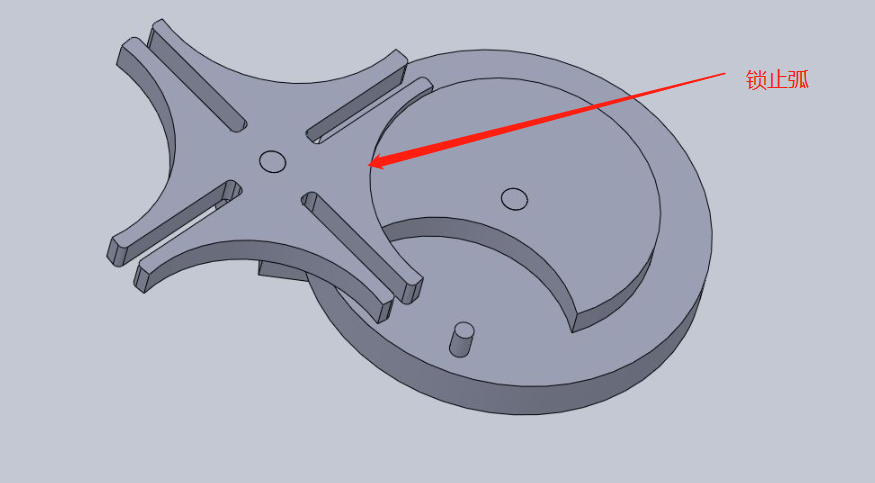

正文摘要:槽輪機構停歇階段通過鎖止弧防止轉動，但是這個圖片上看，兩段圓弧之間有摩擦力，有可能會帶著一起跑啊。誰能具體給我講講這個鎖止弧到底什么結構啊？ ... |
|
第一，安裝的時候有間隙 第二，假如有摩擦，你想在鎖止弧中槽輪轉動是不是會使得鎖止弧位置變化，但是在撥輪中的鎖止弧又起到到了導向作用使得槽輪只能在原地。 |
| 凹弧相當于一個卡槽 銷釘離開的時候，主動輪上的缺口圓剛好定位槽輪 |
|
很有意義的討論 |
| rgfdgdfgdg |
|
你是高手！ |
|
我的理解是這樣的： 1.主動輪撥叉進入槽輪的槽里的之前，主動輪的鎖止外圓弧與槽輪的內圓弧是同心的，撥叉帶動槽輪以后，就開始不同心了，圓弧之間有間隙，槽輪就算要動也是在這個間隙范圍內動，而且要保證這個動的范圍可以讓撥叉再次順利進入槽里； 2.撥叉從槽輪的槽里出來的瞬間，鎖止外圓弧與槽輪的內圓弧也剛好同心，鎖止槽輪，道理跟上面一樣； 可以去百度動圖，想想就明白了 |
| 弧跟圓之間不應該是有太大的摩擦力才對，如果有要么間隙小了，要么表面粗糙度差了！ |
多謝各位大師指點迷津，再下已經理解了。 |
| 這個是正常的 |
