這是我設計的鈑金柜門大家幫忙看看

查看數: 7557 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-1-10 09:22

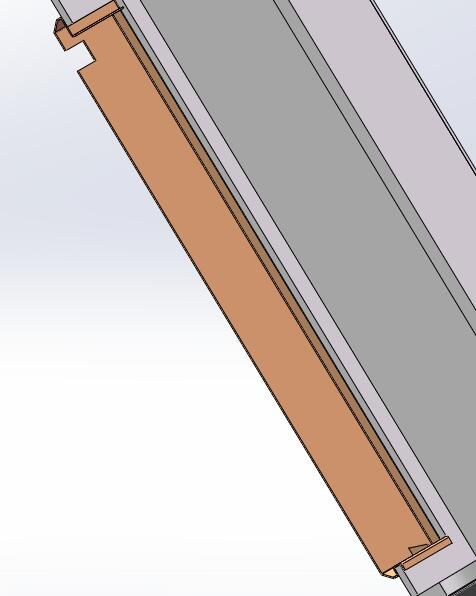

本帖最后由 0377zjp 于 2019-1-10 10:19 編輯要求是門在鑰匙打開后，人上提一下就可以把門拿掉，鎖用的是618，大家幫忙看看這個結構是否合理

回復

大山大河 發表于 2019-1-11 10:35:11

我們都是門做成方的，門下面焊上兩個柱銷，框架對應的下面圓孔，柱銷插進孔里，這樣和框架平齊，好看

遠祥 發表于 2019-1-10 15:10:44

拆卸門下面不必要設計成卡扣，折出來的凹槽尺寸有誤差不便于安裝，下面做個支撐面，可直接用磁鐵吸住。

PM2.5~ 發表于 2019-1-10 11:12:22

0377zjp 發表于 2019-1-10 10:52
哪里不好折

箭頭指示位置


你是指邊太短沒法壓么發表于 2019-1-10 17:10

前景錢 發表于 2019-1-10 11:03:49

學習一下。

風刃 發表于 2019-1-10 10:57:17

0377zjp 發表于 2019-1-10 10:45
我們這個環境跟你們的不一樣，門框是割出的方孔，需要門遮蓋住，另外你說的鑰匙打開，外倒一點拿掉可行么 ...

也可以的，下面的插到墻內面平齊，外面不下折與框水平到墻外面平齊，門的兩邊都超出框，超出部分可以比底邊提高2-5mm，只要上面把鎖壓緊，門就掉不下來，開鎖也可以外倒拿下

0377zjp 發表于 2019-1-10 10:52:53

PM2.5~ 發表于 2019-1-10 10:47
看看你們車間的折彎工人脾氣怎么樣，要是有點暴，那做你設計的這個門的時候，你就不要出現在車間了，至于原 ...

哪里不好折

PM2.5~ 發表于 2019-1-10 10:47:21

看看你們車間的折彎工人脾氣怎么樣，要是有點暴，那做你設計的這個門的時候，你就不要出現在車間了，至于原因嘛，那就不說了哈

0377zjp 發表于 2019-1-10 10:45:53

風刃發表于 2019-1-10 10:32
我這里自己沒做過，都是外包給鈑金廠做的。
他們做的和你的不大一樣，門和墻外面是平的，大概是框里有個 ...

我們這個環境跟你們的不一樣，門框是割出的方孔，需要門遮蓋住，另外你說的鑰匙打開，外倒一點拿掉可行么

0377zjp 發表于 2019-1-10 10:39:31

ruanmingqin0220 發表于 2019-1-10 10:02
你這么設計車間折彎師傅心里苦啊而且門外凸（這種設計沒見過），感覺藏進去比較好

外凸是方便拿掉，再說門框挖出的方孔邊也不齊
