發布時間: 2019-1-11 10:16

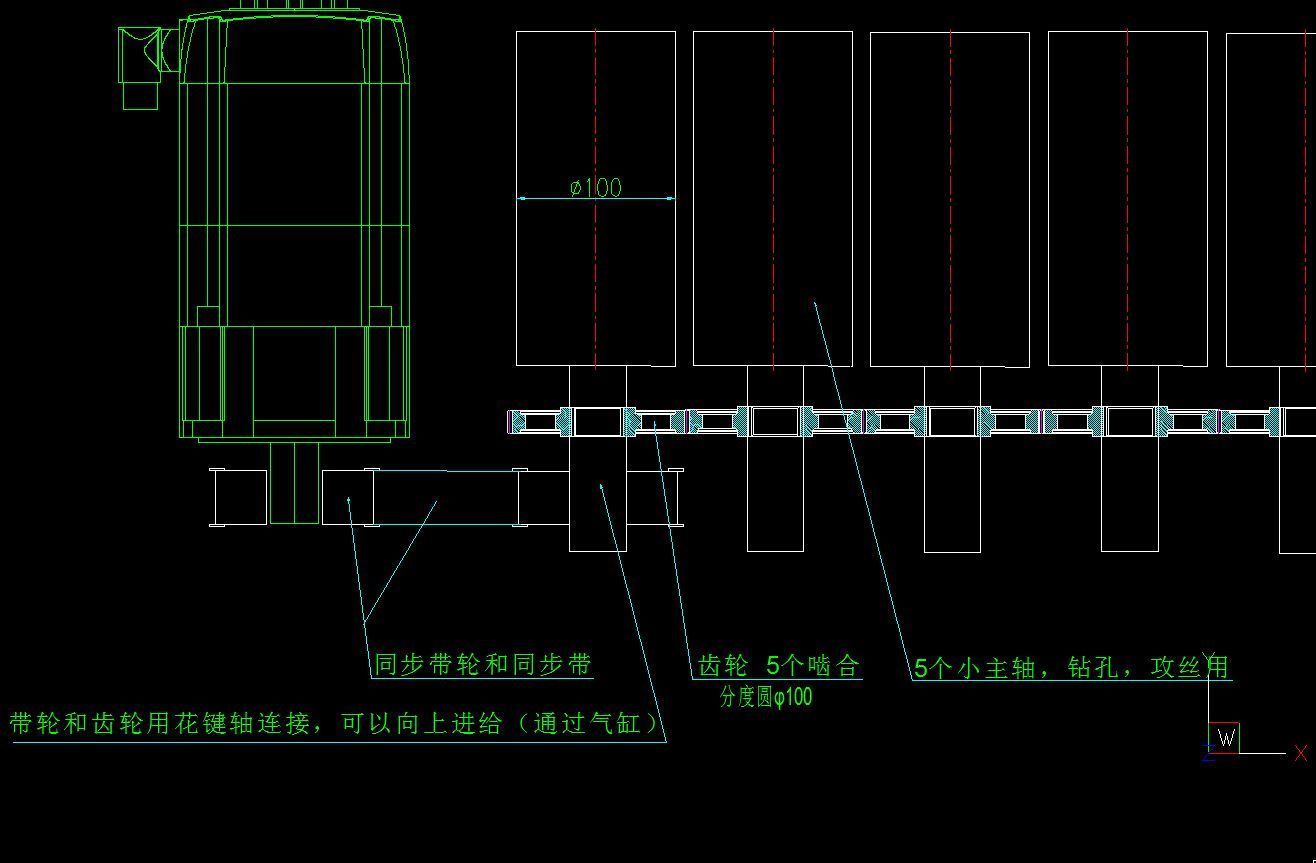

正文摘要:本人新手，請不吝賜教，感謝。 一個伺服電機帶動5個小主軸，具體結構看圖 1.這個結構鉆孔應該可行吧？ 2.攻絲的話，正反轉可以直接用伺服電機實現嗎？就是慣量怎么匹配？這點我很不熟悉 ... |
| 每個位置轉動方向不一致，無法不能同步工作啊 |
| er夾頭相比搖臂鉆換鉆頭精度會高很多，結構也不復雜 |
forbetter 發表于 2019-1-11 10:58 就是一次只使用一個軸，其他空轉，只是刀具不同 |
| 沒有過渡輪嗎？ 一個正轉一個反轉，有的要上，有的要下，不扯蛋嗎？ |
| 動力匹配位置有問題 |
|
兄弟，你這是要做多個機械主軸用來鉆孔吧。 首先，電動傳動放在中間那個主軸上，因?yàn)榉旁谝粋?cè)由于傳動效率的原因，整體效率比放在中間的低很多； 2.機械主軸端面與徑向跳動0.005，你看一下你們加工和裝配是否能達到，達不到的話鉆頭旋轉會甩頭，也會經常斷，加工質量還不好； 3.鉆頭裝卡，看看采用什么方式ER接頭或是搖臂鉆的莫式錐，還是手電鉆的卡頭。我建議ER，因?yàn)榉€(wěn)定精度相對高換鉆頭也方便。 3.攻絲，選好了卡頭，也就意味著屬于剛性攻絲了，因?yàn)槿嵝詩A頭不好裝了。剛性攻絲你就別想了，容易斷絲錐。 4.齒輪潤滑方式。 大體建議網上找找現成的主軸買來用，不建議自己做，成本太高還不穩定 |
