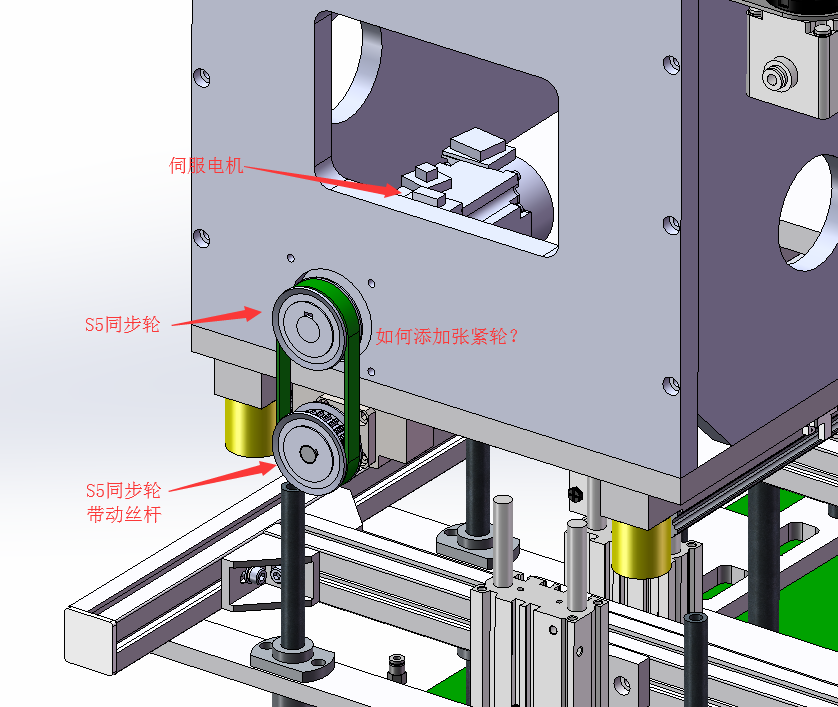

電機側的加工件做腰型孔,拆下來去返工

設計的也是夠棒的，可以轉接板

可以添加一塊兒轉接板，轉接板上裝外壓緊輪就可以了。

外側添加一個壓緊的輪子比較方便 ；華碩這個設計最初是怎么做出來的，公司沒有審核的人么。

可以在同步帶的外側或內側添加滾輪

軒然紅君123 發表于 2019-1-21 16:56
把電機的安裝孔做成腰形孔，調電機

不知道電機那邊是是怎么安裝的，是不是懸空？

軒然紅君123 發表于 2019-1-21 17:06
你可以再加塊板，固定電機，在加的那塊板上開腰形孔調皮帶的松緊

嗯嗯。這個可以參考下，就是看能不能不怎么加零件的情況下完成。

LSY315629468 發表于 2019-1-21 17:02
電機孔再擴，沒位置呀

你可以再加塊板，固定電機，在加的那塊板上開腰形孔調皮帶的松緊
