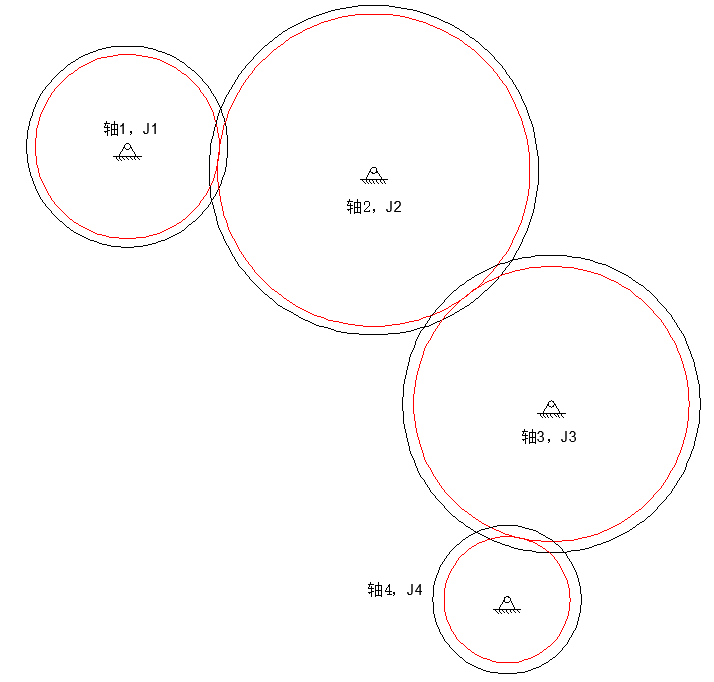

正文摘要:一個電動機通過多個齒輪傳動，計算電機的參數需要知道這些軸系的總轉動慣量。如圖，那么總的轉動慣量是可以每個軸的轉動慣量直接加起來的嗎？ ... |
| 請問各位大神，關于計算對于我這種只會加工的菜鳥，這種傳動扭矩啊，慣量之類的有什么好的教材推薦嘛？ |
| 要把所有慣量折算到電機軸上，原理就是能量守恒。設定驅動軸轉速為w，計算總的動能，然后以w為轉速折算到驅動軸上 |
| 軸1體現出的慣量是不是軸1的慣量除軸1到電機的減速比的平方?以此類推？ |
傲嬌的廁紙 發表于 2019-1-28 17:12 我覺得也應該把減速比考慮進去。 |
|
本帖最后由 一娃一 于 2019-1-28 17:24 編輯 軸1側是電機 那么電機處的轉動慣量等于軸4處的轉動慣量除以軸4到軸1總的傳動比的平方+軸3處的轉動慣量除以軸3到軸1總的傳動比的平方+軸2處的轉動慣量除以軸2到軸1總的傳動比的平方+軸1的轉動慣量 即：J=J4/(i41)2+J3/(i31)2+J2/(i21)2+J1 |
|
是加但不是直接加哦 應該是軸1在電機輸出軸（或輸入軸）體現出來的慣量+軸2在電機輸出軸（或輸入軸）體現出來的慣量...一直下去，每一個都要乘或除減速比的平方。每根軸減速比不一樣的話每一根軸都要分開算再加起來 |
| 等高手回答。。。。。 |
