這種關節帶有鎖緊的裝置如何設計？

查看數: 7176 | 評論數: 12 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-1-30 16:22

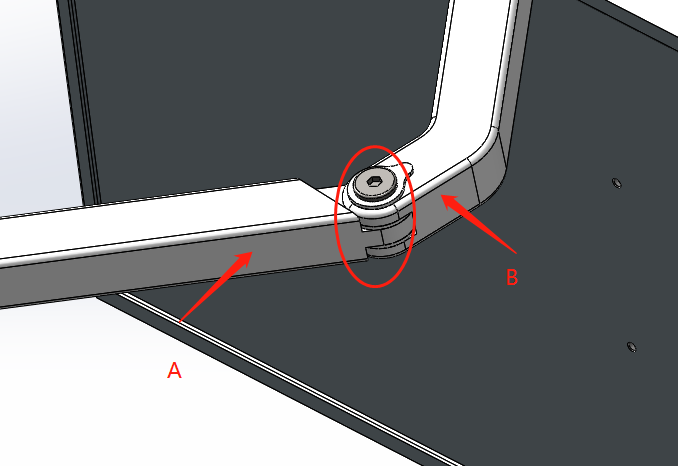

1.A和B分別是2個長支臂，橫截面是40x30mm. 2.如圖所示，A和B支臂通過銷釘連接在一起，這個關節可以以銷釘為中心進行旋轉。 3.現在要求是A和B不但能夠自由旋轉，還需要在這個關節處添加一個限位裝置，說白了就是想旋 ...

回復

niushui 發表于 2019-7-31 11:29:09

順子93 發表于 2019-7-31 08:50
1.簡單點一個通孔，一個螺紋孔，松掉就可以動了，到位鎖緊不就得了。2.參考合頁式門窗，兩個零件之間加個連 ...

在創建一個邊組成三角形連桿調節第三條邊的長度不就可以調整角度了嗎

順子93 發表于 2019-7-31 08:50:39

本帖最后由順子93 于 2019-7-31 08:57 編輯

1.簡單點一個通孔，一個螺紋孔，松掉就可以動了，到位鎖緊不就得了。2.參考合頁式門窗，兩個零件之間加個連桿，一端條孔一端銷孔分別連接在兩個零件上，

大白小白 發表于 2019-7-31 01:19:34

lz最后如何解決？

大白小白 發表于 2019-7-31 01:16:37

biggunner 發表于 2019-1-30 17:06
在轉軸外加一個銷，調整好位置后插入插銷鎖死；需要調整再拔出來

每次調節位置的角度都不一樣，如何插銷？

遠祥 發表于 2019-1-31 16:15:01

直接用螺栓和螺母鎖緊固定，松了就能轉動，緊固就不會動，簡單粗暴有效！

lizwqd 發表于 2019-1-31 14:10:25

卡盤可以在屈曲角度0°～120°的范圍內自由旋轉和固定。圖示是卡盤的外觀和內部結構圖，其機械原理是旋鈕設計有開口槽與三角槽，旋鈕通過左右旋轉控制齒片2的上下移動，這樣扳手與齒片2就會存在嚙合和非嚙合的狀態，即卡盤的鎖定與開啟。這是從網上看到的一個醫療關節固定夾具的原理，感覺和題主說的相似，


曉昀 發表于 2019-1-30 23:10:45

在銷釘上再裝一個零件，這個零件的位置相對于銷釘是不能旋轉的，但是可以上下滑動，放AB臂旋轉一個角度后，AB臂上的檔桿進入銷釘上可以上下滑動的零件上分布的與相應角度位置對應的孔中。

鑫森淼炎垚 發表于 2019-1-30 17:19:24

很簡單的改進就能實現。百度一下可借鑒的機構很多。

biggunner 發表于 2019-1-30 17:06:01

在轉軸外加一個銷，調整好位置后插入插銷鎖死；需要調整再拔出來

屬于一種方法吧，但是感覺不是很雅觀，我們屬于醫療。發表于 2019-1-30 17:08
