求一種圓管的焊接工裝設計方案

查看數: 9876 | 評論數: 38 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-11 17:00

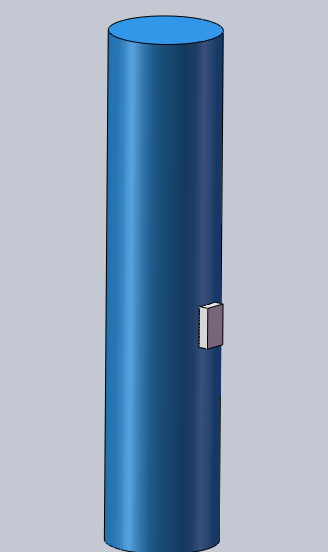

本帖最后由 boshuojiayou 于 2019-2-11 17:02 編輯需要設計一個焊接工裝，要求把白色的鐵塊定位焊接在圓管上，怎樣設計一個方案能夠把鐵塊壓在圓管上，求各位大神指點 ...

回復

未完待續000 發表于 2019-2-15 09:17:53

圓管下面墊個V型槽，上面裝個氣缸頂住小塊就直接焊

fly402418688 發表于 2019-2-14 20:47:36

boshuojiayou 發表于 2019-2-14 08:17
原則上是不能破壞柱子的，柱子得承重很多。

鉆個小螺孔能對管的強度有多大影響?況且還要焊接的.

boshuojiayou 發表于 2019-2-14 16:46:41

翔龍數控發表于 2019-2-14 14:10
這么說你的工裝是想固定到圓管上了。有固定工裝的時間已經焊完了，你第一個圖誰能看出管有多長啊

我的錯，不要生氣

boshuojiayou 發表于 2019-2-14 16:41:41

靜待瓜熟發表于 2019-2-14 16:19
就是這個大概樣子，你根據現場情況變通一下，看你的精度要求應該也不高，旱澇就行

這各方案試過，非常感謝您的分享

靜待瓜熟 發表于 2019-2-14 16:19:34

boshuojiayou 發表于 2019-2-14 11:43
現在就是想怎么夾住的方案

就是這個大概樣子，你根據現場情況變通一下，看你的精度要求應該也不高，旱澇就行

翔龍數控 發表于 2019-2-14 14:10:43

boshuojiayou 發表于 2019-2-14 11:42
算你厲害，你說立柱4.5米高，怎么做支架，浪費不？

這么說你的工裝是想固定到圓管上了。有固定工裝的時間已經焊完了，你第一個圖誰能看出管有多長啊

boshuojiayou 發表于 2019-2-14 11:44:22

碩之學者2 發表于 2019-2-14 10:40
管與板中間縫隙兩邊各做兩個加強筋，如果間隙小可以直接周焊

不是特別的明白

boshuojiayou 發表于 2019-2-14 11:43:16

王炳臣發表于 2019-2-14 09:54
夾住再焊

現在就是想怎么夾住的方案

boshuojiayou 發表于 2019-2-14 11:42:27

翔龍數控發表于 2019-2-14 10:32
連個方框都懶得做，看來數量也不多，還是別做工裝了，手扶著點一下就固定了。或者用502 拈

算你厲害，你說立柱4.5米高，怎么做支架，浪費不？
