傳感器與PLC連接

查看數: 3953 | 評論數: 6 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

山水山石

發布時間: 2019-2-12 09:29

正文摘要:

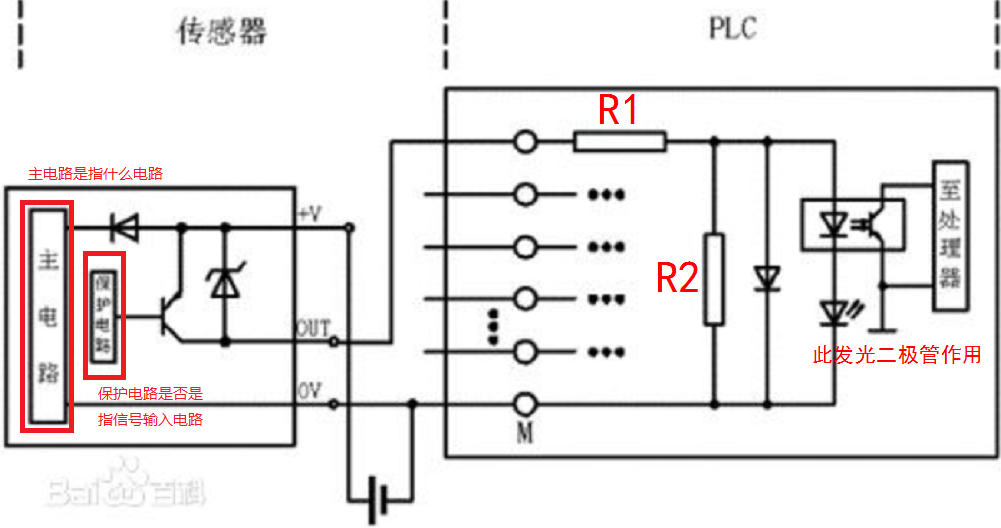

本帖最后由山水山石于 2019-2-12 13:03 編輯 3 m7 T3 i/ e9 y& J/ b# t* n 3 Y, u7 [. b) R( X$ w$ n 請問各位大俠，圖片中的主電路和保護電路分別指什么電路？ ( e) j$ ?: q2 @$ V/ w: z/ G6 t5 {% U 電阻R1和R2 ...

回復

17567410 發表于 2019-2-17 10:53:59

本帖最后由 17567410 于 2019-2-17 12:15 編輯

勁松666 發表于 2019-2-15 20:04
# ]6 |& E$ {2 O% n, k1 I. [. O8 m" S一頭霧水

再加點

左邊傳感器因情形接通和斷開（輸出）；然后PLC接輸入點有指示燈亮與不亮（輸入）

勁松666 發表于 2019-2-15 20:04:22

一頭霧水

遠祥 發表于 2019-2-13 16:11:59

這對于我們機械????來說無疑是天書啊。

點評

17567410

沒有學過? 發表于 2019-2-13 16:57

17567410 發表于 2019-2-13 09:36:47

本帖最后由 17567410 于 2019-2-13 10:01 編輯

LZ可以將傳感器和PLC斷開，人從端口向PLC里面看，PLC工作是由外電路提供的一個高或低的電平信號，R1/R2就將該電平信號分壓給發光二極管，下面那個二極管是給人看的，亮與不亮表示信號的有無，上邊那個是給PLC內部處理器讀取的，起到將外電路輸入和內部處理器元器件電路的隔離作用。
那同樣從端口向傳感器里面看保護電路也是保護傳感器正常輸出的，就是在任何情況下傳感器不能有誤輸出。主電路就應當是根據傳感器原理產生的器件電路。而這兩個V是同一個外接電源提供的。

點評

山水山石

謝謝發表于 2019-2-22 09:06

17567410

關于R2,2樓有回；關于保護正常輸出，就是讓它有輸出就輸出不讓它輸出它就不能輸出。因?yàn)橥饧与娫从锌赡苁Э亟o到PLC外接端子上，產生誤動作。應當是傳感器的設計原理要求。發表于 2019-2-19 11:22

山水山石

請問大俠，保護電路（保護傳感器正常輸出的電路）有參考的電路圖嗎？發表于 2019-2-19 08:49

山水山石

請問R2右邊的單個二極管是什么作用？發表于 2019-2-19 08:48

山水山石

非常感謝發表于 2019-2-19 08:47

麥田守望者bj 發表于 2019-2-12 14:36:56

這是什么上面的？

點評

山水山石

傳感器和PLC連接的發表于 2019-2-12 15:06

明月浩_dTpjg 發表于 2019-2-12 11:18:23

R1R2組成分壓保護電路，下面的發光二極管是作為感應指示作用。機構動作到位，傳感器檢測到被檢測位置時這個指示燈亮。

點評

山水山石

請問保護電路是指?jìng)鞲衅餍盘?hào)輸入電路嗎？主電路又是指什么發表于 2019-2-12 11:58
