發布時間: 2019-2-12 15:38

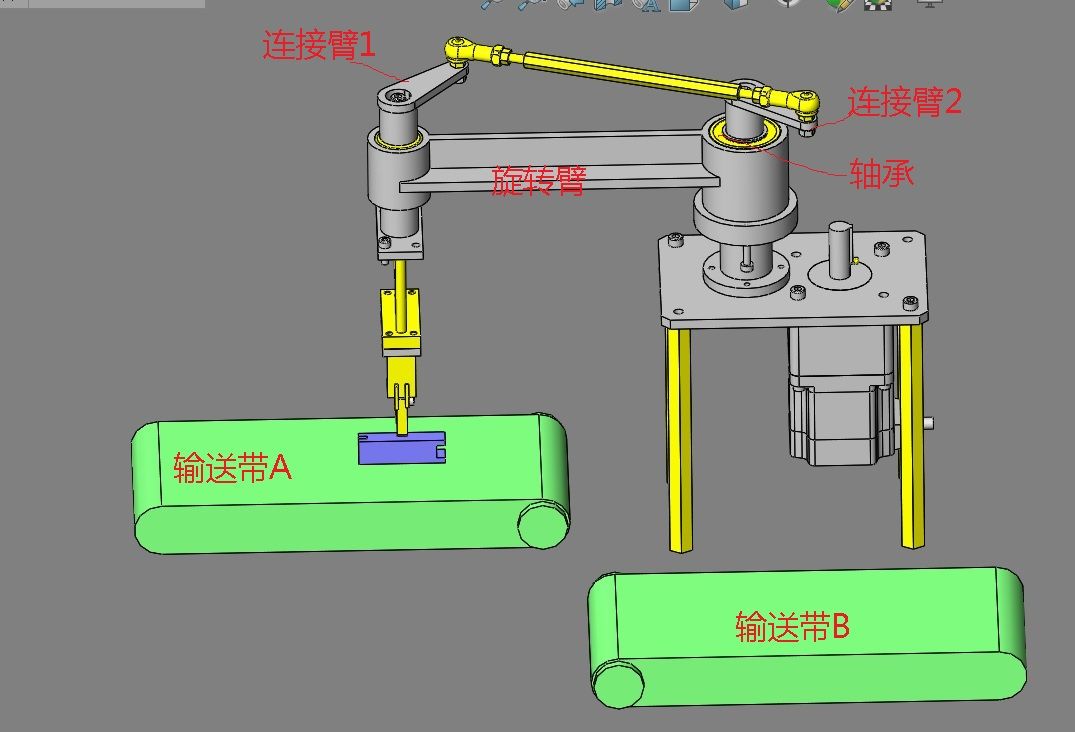

正文摘要:見圖片，將工件從A夾持到B帶上，并且旋轉了180； 旋轉180度靠旋轉臂旋轉90度+連桿自身旋轉90度復合而來； 1. 分析旋轉臂的90度旋轉； 電機——齒輪傳動-----旋轉臂旋轉90度； 其中支撐軸1不轉，上面的2個軸承轉外圈 ... |
| 這個你要通過機械原理四桿機構一章自己算一下 |
| 米思米上的設計案例 |
| 這個機構的優勢是想達到聯動旋轉，但問題是如何能使夾爪轉到所需要的角度，比較理論啊，實際當中不太敢用。 |
| 這是不是一個聯桿機構啊？ |
|魍者歸來發表于 02-12 15:511、問題1的出發點就是錯的<br> |
|
1、問題1的出發點就是錯的 2、關節軸承有內嵌軸套的 3、一個標準的連桿機構，Sw草圖里簡化一下，畫出來，如何實現的一目了然 |
