關于齒輪與齒條配合中產生的問題，本人結構新手，求大神告知

查看數: 7977 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-15 14:58

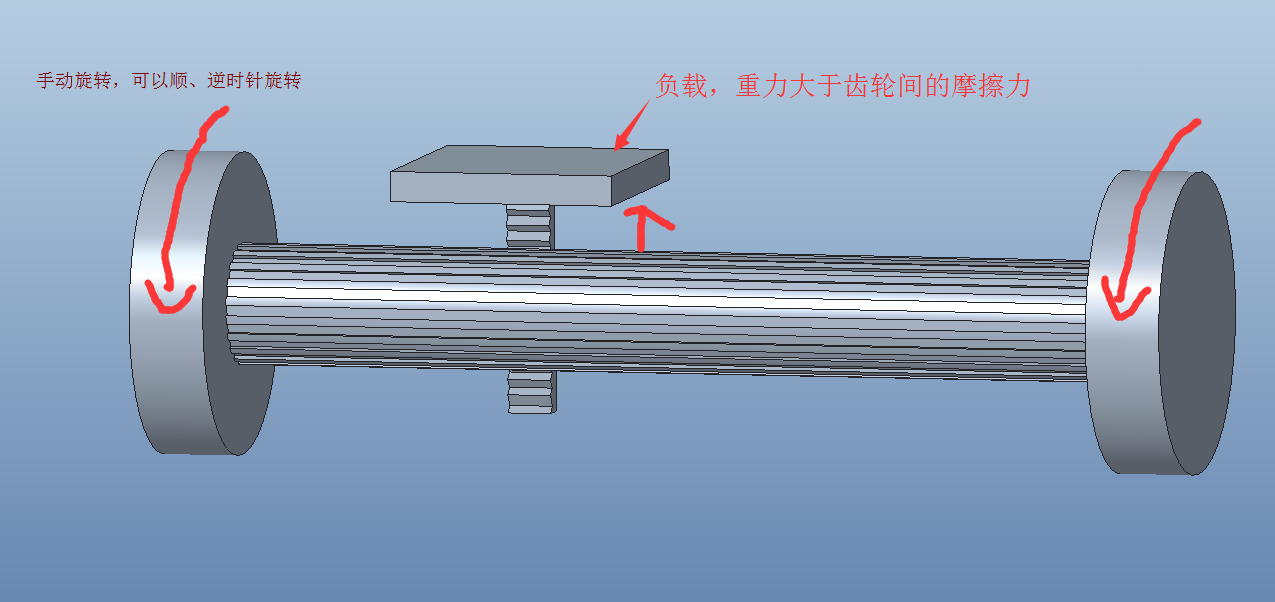

本帖最后由 lianzhuxuan2121 于 2019-2-15 15:15 編輯這幾天遇到一個難題，直接看圖如圖。手動旋轉兩邊旋鈕，控制齒輪和齒條配合上下移動負載，但是現在發現負載太重，當停下來的時候因為重力會繼續往下滑，有 ...

回復

天下有雙 發表于 2019-5-17 20:43:59

增加棘輪，上升可以，下降需要按動開關裝置

101kjs 發表于 2019-3-11 21:24:51

在另一側加一個一樣結構，一側上另一側就下。

Michael-wave 發表于 2019-3-11 10:47:41

你這個機構有點草率了吧

華仔1001 發表于 2019-3-11 10:43:41

想辦法增加旋鈕和接觸面之間阻力就行了吧？比如在齒輪軸與軸座之間增加一點填料之類的東西

拓跋狂 發表于 2019-2-18 10:14:13

單向蝸輪蝸桿類型的

lianzhuxuan2121 發表于 2019-2-18 09:21:35

jinyongjun 發表于 2019-2-15 16:07
加個棘爪就行了

這樣的話不能逆時針旋轉了吧

lianzhuxuan2121 發表于 2019-2-18 09:19:10

zll3310737 發表于 2019-2-15 15:50
加單向軸承或者類似這樣的鎖緊機構。

單向軸承的話，不能逆時針旋轉了吧

lianzhuxuan2121 發表于 2019-2-18 09:18:07

許公子發表于 2019-2-15 16:25
上下升降是什么作用的啊，普通的可以選擇蝸輪蝸桿升降減速機，非要用齒輪齒條結構的話，齒輪模數增大，增加 ...

需要手動的，這個主要應用于顯微鏡這類機械的

許公子 發表于 2019-2-15 16:25:39

上下升降是什么作用的啊，普通的可以選擇蝸輪蝸桿升降減速機，非要用齒輪齒條結構的話，齒輪模數增大，增加一個蝸輪蝸桿的減速機連接齒輪軸
