發布時間: 2019-2-21 09:17

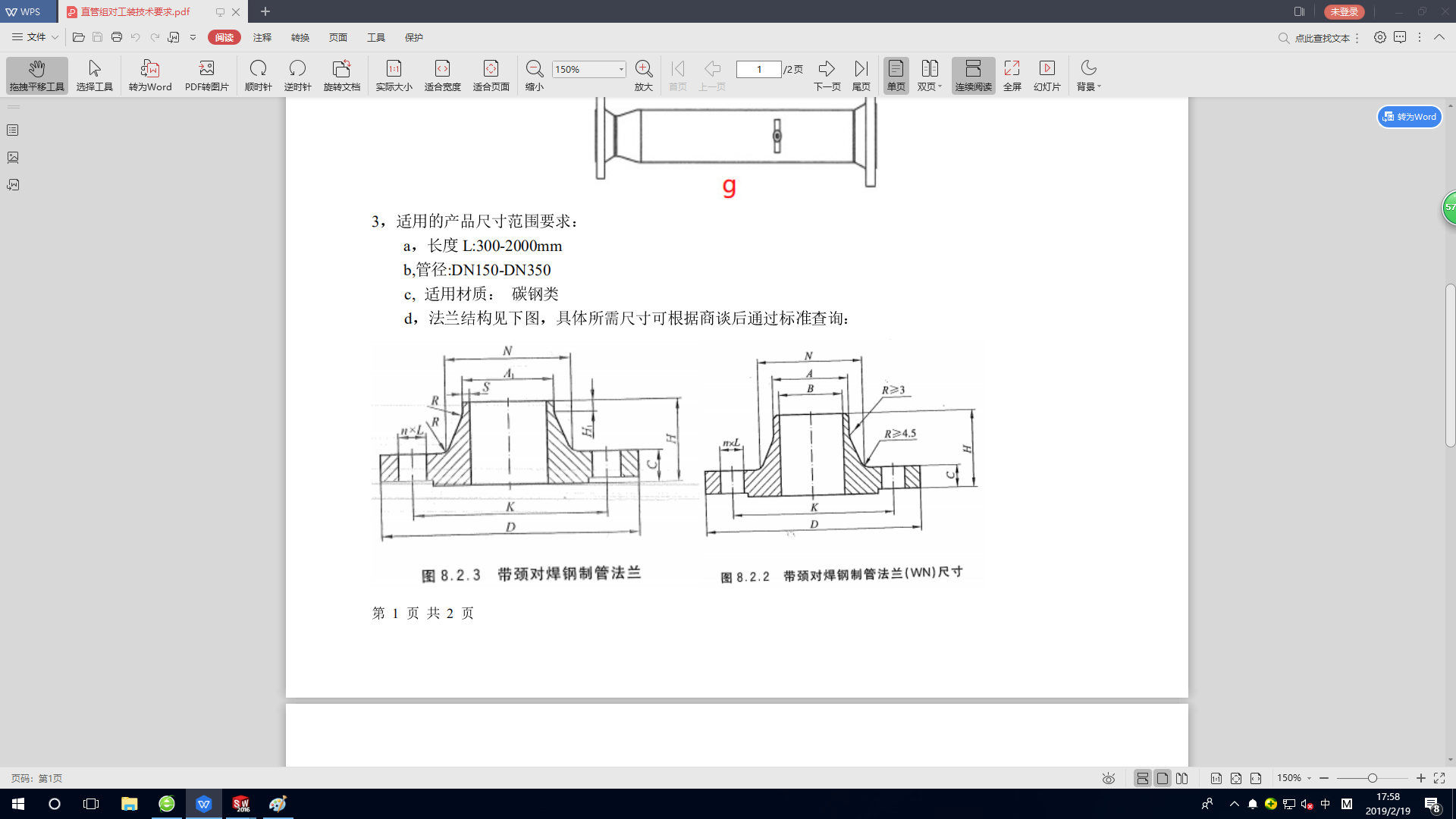

正文摘要:本帖最后由 weifei2018 于 2019-2-21 09:18 編輯 現需要把帶頸對焊鋼制法蘭與管道焊接，要求兩端法蘭孔對齊，法蘭內壁和管道內壁齊平。現主要是 內壁齊平 想不出一種可靠的方法，請問大家有沒有好的建議呢？可以 ... |
| 那直接將法蘭內孔加大到與管外徑大小，讓管穿過法蘭焊，就不用對孔徑了 |
遠祥 發表于 2019-2-21 19:15 對啊，兄弟，就是這樣的情況  。可是怎么辦啊？ |
| 兩頭都用三爪卡盤，做個等高的制作放在直線導軌上，卡盤裝在支座上，整體可以前后移動。裝夾工件（長的話加個簡易的中心架），推過來就直接焊了。 |
weifei2018 發表于 2019-2-21 11:07 三爪卡盤張內孔裝夾嘛，很常規的裝夾方式。 |
| 樓主需要制作一個專用的焊接定位夾具，管用內孔定位。 |
yzhflypig 發表于 2019-2-21 16:13 但是150~350之間，管道型號太多了  |
weifei2018 發表于 2019-2-21 15:22 那就內壁穿一條導柱，都套進去以后再環縫焊接啊。 |
weifei2018 發表于 2019-2-21 10:16 簡單說就是在管子和發法對接處一邊加工一個臺階孔，另一個上加工一個直段用于兩個件的定位配合。這樣就能保證內孔平齊了 |
|
法蘭盤焊接處和管子內外徑尺寸不一樣？一樣的話可以用外徑定位 |
