發(fā)布時間: 2019-2-23 22:59

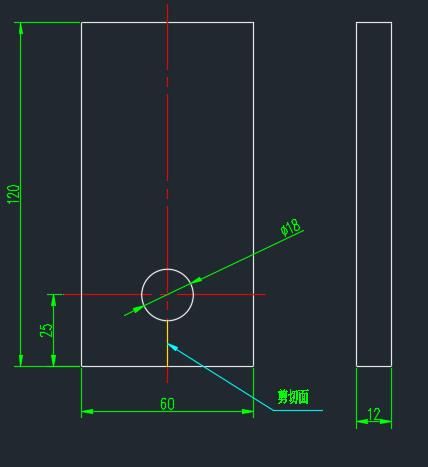

正文摘要:見附件的圖片，在該零件18的孔內裝入一根直徑17的插銷，并由該插銷向零件垂直向下施加100KN的力，零件材料為45鋼調質料，請問圖中零件的剪切面能否承受該力？具體該如何計算？ ... |
| 看起來不合理 |
| 《機械設計》的連接篇去查。 |
| 如何是要求不變形，那么直接算最小截面處的應力就可以，如果允許塑性變形，那么18的孔會先變形，算起來就比較復雜了。 |
| 100KN/銷子與孔接觸面積*安全系數<45#鋼的屈服系數 |
| 小了，除了計算外，起碼還要3倍的安全系數呀 |
|
銷軸直徑比孔直徑在半徑方向小0.5mm,銷軸對孔壁沒有擠壓力，怎么形成擠壓力？ 插銷是圓柱銷還是銷釘（有銷釘頭）？ |
|
感覺直徑有點小了，按照剪切強度算的話，好像是剪切力除以面積，需要400多MPa的剪切強度，然后再除以一個系數估算屈服強度。 45鋼好像沒怎么高。另外17的銷配18的孔感覺孔大了，久了孔應該會變形，不過不知道你這個有什么配合要求。 |
