發布時間: 2019-3-5 10:52

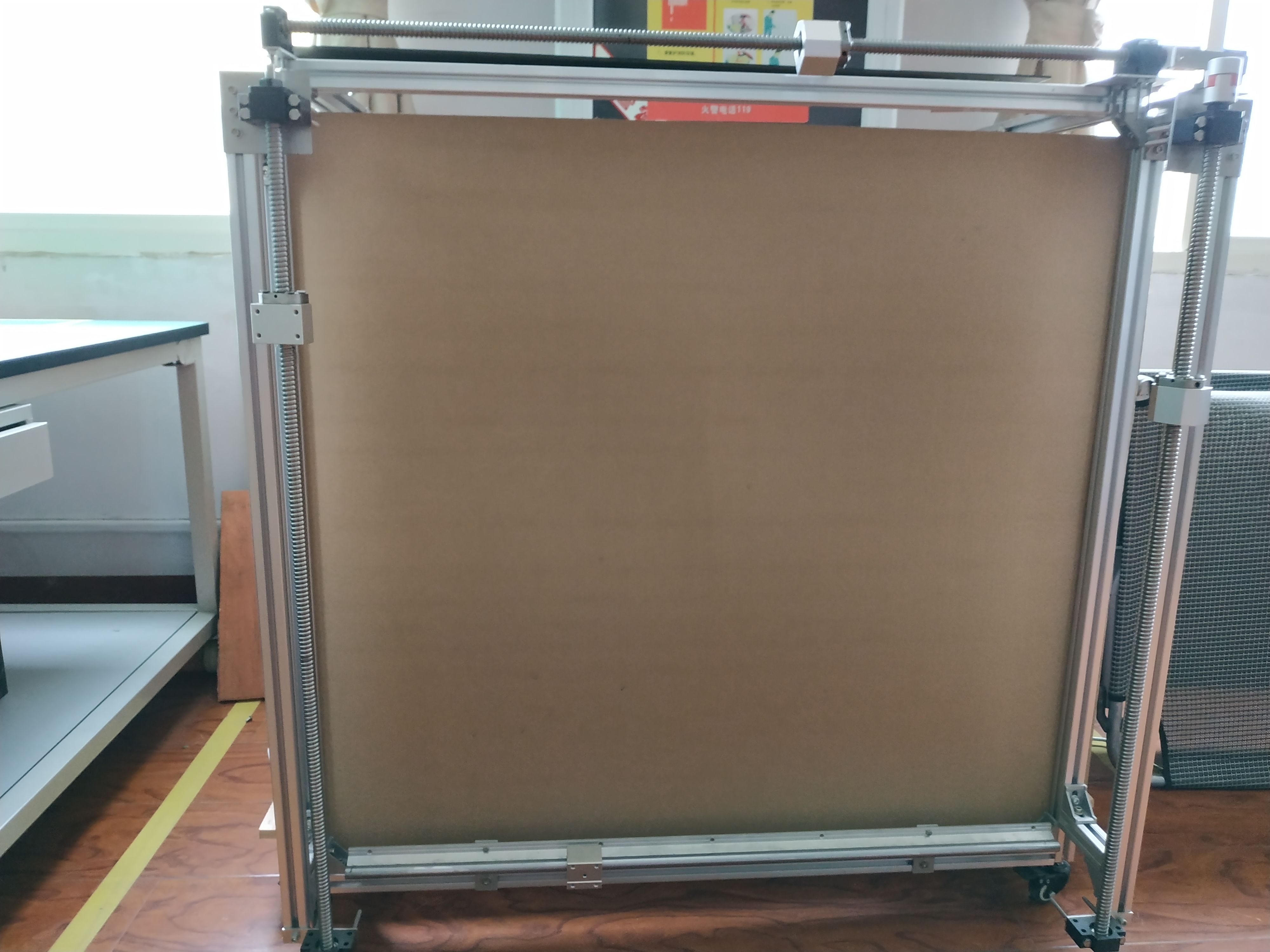

正文摘要:要求：設計一個自動上下往復運動的結構，絲杠只能放置在一側方案：滾珠絲杠垂直安裝，帶電機 遇到的問題：1.絲杠運轉不流暢 2.絲杠滑塊受到不對稱的軸向力 求教各位，上述兩個問題怎么解決。 ... |
芒果DA 發表于 2019-3-5 15:42 加導軌可以解決徑向力，解決不了軸向力，再加配重就行了 |
|
配合直線導軌一起用 |
| 供應導軌、絲桿、花鍵，QQ598052343 |
| 一般都是絲杠在中間，兩側有導軌做為導向。從圖片上看，樓主的絲杠并不是滾珠絲杠吧？這樣矩形槽絲桿本身在旋轉過程中都會有卡頓的現象。 |
好久不見lcl 發表于 2019-3-7 11:42 不是不行，需要查對應的絲杠參數。特別是你這種豎直安裝，還有力臂的機構，必須要其他結構來承重。回帖里都給你這個建議了。 |
芒果DA 發表于 2019-3-5 15:42 軸向受拉也不行嗎？提升重物用絲桿機構不行嗎？ |
|
查看升降桌結構就行了 |
| 這個好像是售貨機之類的 ， 建議加用直線導軌和同步帶傳動，這樣成本低 |
| 最好對稱布局，否則單邊運動起來很費勁！ |
