發布時間: 2019-3-9 11:27

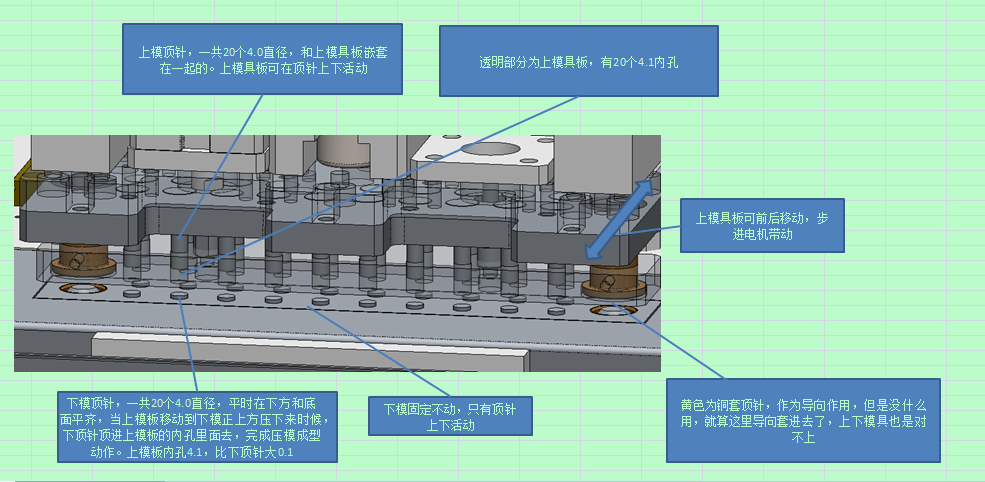

正文摘要:本帖最后由 翱翔天際 于 2019-3-9 11:31 編輯 大俠們，有個問題請教一下，現在做一個粉末成型機，通過上下合模，把粉末壓成一個小圓柱類似藥片的形狀，現在結構是，下模是頂針，模具板在上模，正常的成型機都是上 ... |
| 加一個對射光纖定位，然后在上模上裝一個氣缸用V型定位，可能可靠 |
702736 發表于 2019-3-10 10:20 我建議直接改機構，省得以后維護也麻煩。 效率提高了，可能就不需要這么多針了。 |
| 應該是先進入導向足夠長度后再模具合上的。粗看好像你的在基本在同一高度。仔細看這一句 |
|
看樓主還在糾結，仔細看了下，樓主的精度要求很低，毛病可能出在導向結構上，沒起到導向作用，一般這應該是先進入導向足夠長度后再模具合上的。粗看好像你的在基本在同一高度。 還有樓主可能不熟悉模具設計，可去模具車間看看模具上常用的導柱是怎樣的。你這點導向精度要求很簡單的。 |
| 下模板和有孔模板增加四角定位銷試試吧，不行就需要重新設計或者用高精度的伺服，孔銷徑差0.1，定位偏差最大也不能超過0.05，定位銷也不好辦。有使用磨損。 |
| 精度要求不低，簡單的導向結構達不到需求。上模板內孔口應該有倒角吧。 |
| 作為定位的銅套頂針需要重新設計，提高定位精度。 |
