“下面是懸著的” 所以，你用了雙鎖緊螺母，能玩。哈哈！ |
454141017 發表于 2019-3-10 08:30 所以，你用了雙鎖緊螺母，能玩。哈哈！ |
|

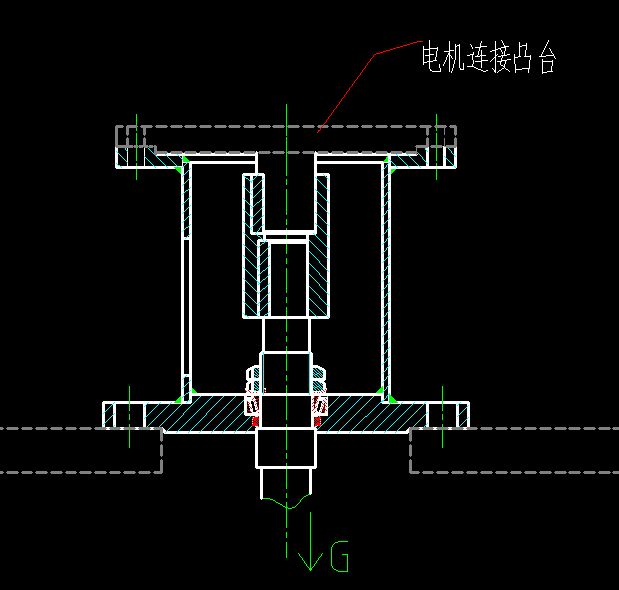

從上邊看下來,連接法蘭缺省了安裝孔中心線，聯軸節不要自己做，用標準件，支架不要用無縫鋼管，用三塊鐵板，便于焊接后整體加工，圓螺母用一個就夠了，有鎖緊墊圈的，圓錐滾子軸承要配對使用，就放在那個防塵圈的位置上，下面的作圖干涉就解決了。絲桿的另一端用一個深溝球軸承即可。 可參照的圖樣很多，自動化工廠的機械臂樣本。 |
yzhflypig 發表于 2019-3-9 17:24 一個軸承肯定不行啊。特別還是圓錐滾子軸承。加多一個很難嗎？ |
| 我覺得干涉問題，樓主應該知道，主要是結構問題，攪拌機情況比較惡劣，攪拌軸有可能向上攢動，所以在原有滾子軸承上面再加個推力軸承比較妥當。 |
竹筠俠 發表于 2019-3-9 19:00 單列圓錐滾子沒有調心功能吧！ |
| 軸承座的結構細節問題比較多，電機凸臺與電機軸怎么連接？電機安裝座（焊接件）結構設計的也不太好，還有……，好好修改吧，樓上社友也指出了很多問題。 |
| 不知從何說起！ |
| 單軸承？攪拌是比較惡劣的工況 |
