發布時間: 2019-3-9 23:00

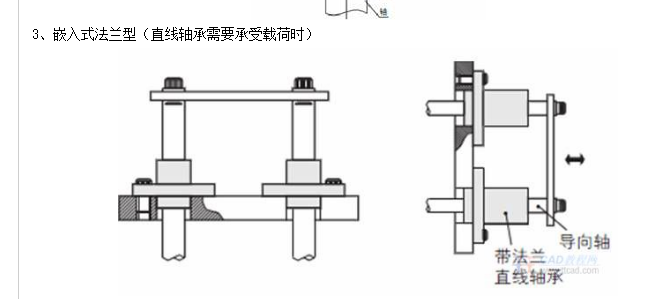

正文摘要:如圖中的兩個塊板，分別安裝了直線軸承和導向軸，請問這兩塊板的安裝孔，需要標注哪些形位公差。 還有就是形位公差該標多少。 小白求教。 ... |
未來第一站 發表于 2019-3-10 11:10 有案列圖嗎？可以貼下嗎？ |
| 兩個軸的平行度是要重點關注的。 |
|
1.直線軸承安裝板上兩孔之間加個正負尺寸公差。 2.導向軸安裝板上孔比軸大1-2mm浮動。 |
| 安裝板上孔的位置度公差；安裝板兩平面的平行度；安裝板的上下平面對安裝孔的垂直度。 |
| IT11 |
