發布時間: 2019-3-12 15:20

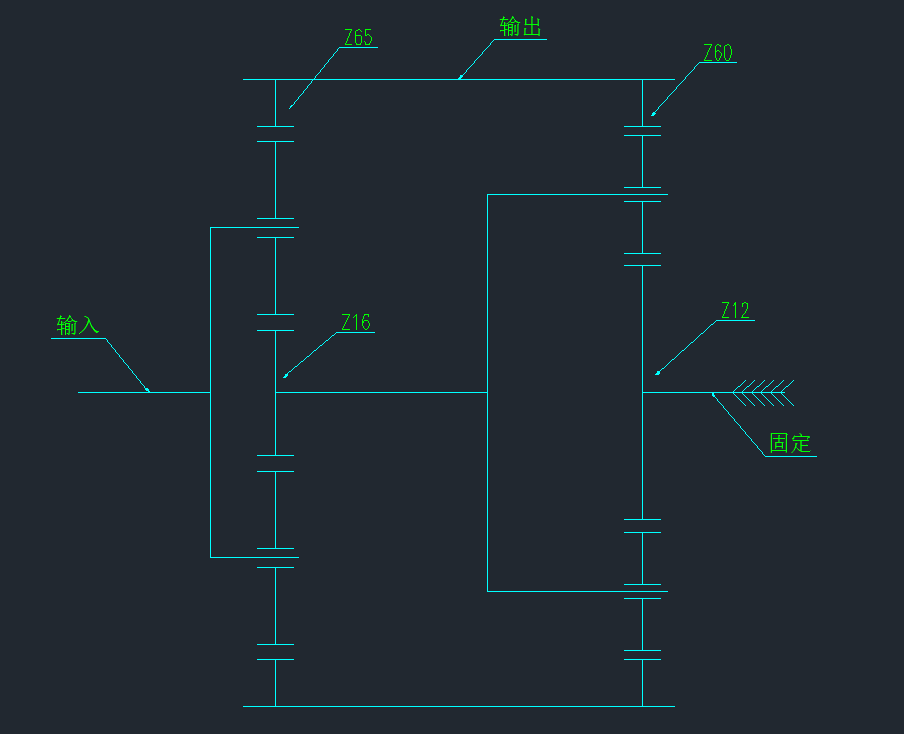

正文摘要:兩級行星機構，共用齒圈，第一級行星架輸入，第二級太陽輪固定，第一級太陽輪與第二級行星架相連。 第一級齒圈65齒，太陽輪16齒。第二級齒圈60齒，太陽輪12齒。 補充內容 (2019-3-13 14:12): 兩級行星共用齒圈 ... |
|
老哥，共用齒圈是不是兩個齒輪轉速是一樣的還是分開的， |
機械蛋撻 發表于 2019-3-16 14:56 共用的齒圈 |
jjjffg 發表于 2019-3-16 10:19 客戶提的需求，當時剛做圖紙的時候，感覺速比應該接近一，只是提供一個馬達轉速，可是做實驗的時候，增速效果明顯，準備在做一次實驗，看看是哪里出的問題 |
| 這圖 |
| 老哥，請問你這輸出怎么輸出，65齒輪和60齒輪之間是不是不應該鏈接，小弟剛來沒看懂，請大哥指點 |
| 沒看懂，頂一個 |
| 個人覺得也是-0.967，方向有變化，這樣設計減速機沒有太大實際意義。 |
九年義務教育的我看不懂啊 |
| 自頂一個....... |
