發布時間: 2019-3-19 14:23

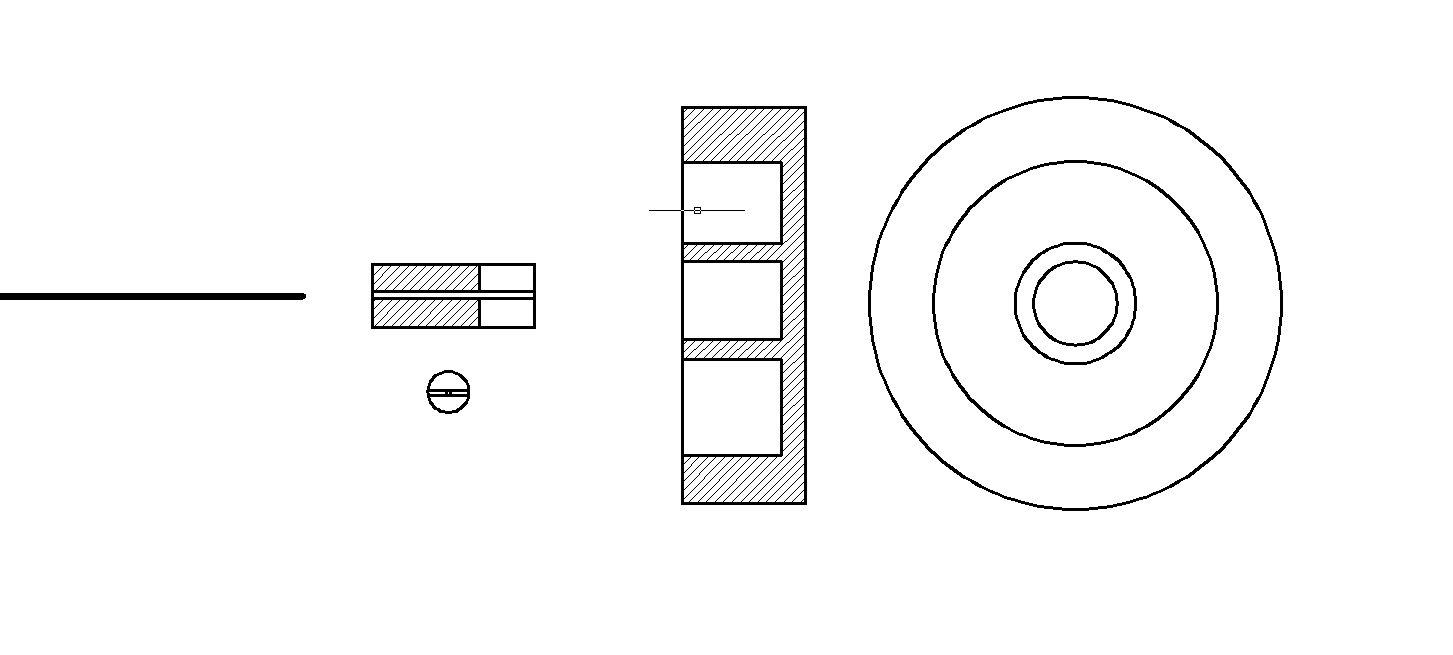

正文摘要:我們有一個鐵片，厚度約為1到2mm，現在要把一個鋼弦固定在膜片正中間，且垂直與膜片。現行方案是在加工鐵片時留一個凸臺，然后打孔，將鋼弦穿在夾頭上，利用壓力使三者結合，可是精度有問題，請各位大神指點！！！ ... |
wanghy 發表于 2019-3-20 13:23 謝謝你的方案，我去試試，商量一下，看看行不行 |
ngn 發表于 2019-3-20 12:54 剛才我說了兩個方案，還有一個方案，就是楔緊聯結，內孔做成錐孔，夾頭做成錐形，裝進去正好夾緊鋼弦！類似鏜床的鏜桿的聯結，莫氏幾號聯結，我說清楚了吧？ |
454141017 發表于 2019-3-19 19:09 1.膜片的形變能傳遞給振弦，讓振弦產生振動；2.振弦需要誒固定住，由于精度要求較高，所以冷壓焊的產品不能讓人滿意，另一端固定后，同軸度不夠，而且感覺上賈經理似乎不夠。用什么方案都行，只是需要這兩個條件滿足 |
wanghy 發表于 2019-3-20 12:42 能傳導膜片的形變給振弦就行，并且振弦不能動，需要固定住，可以細說你的方案嗎 |
遠祥 發表于 2019-3-20 10:03 我們采用過度配合，冷壓焊，直接壓起來，但是振弦的精確度不高，另一端固定時同軸度也難以保證。這個儀器精度要求很高，所以才來請教諸位大神。用不用夾頭都行的，我們學要的能把鋼弦與膜片連接，然后固定住 |
454141017 發表于 2019-3-19 19:09 是的，膜片與鋼弦連接起來，膜片形變，鋼弦就會振動，需要的是能保證連接程度，而且不松 |
yien 發表于 2019-3-19 17:37 簡單點來說就是我需要把鋼弦與面向連接，鋼弦大概0.25左右，可以不使用夾頭，需要的是把鋼弦固定住，垂直于膜片，能夠捕捉膜片的形變，產生振動，并沒有固定的方案，我畫的只是現在的方法而已 |
| 好像看明白你說的了。還好像很簡單：夾頭外圓要有尺寸公差，鋼片內孔也帶公差，裝進去形成所需要的配合，就OK了！還有一種方法，如果上述兩個件加工精度難以控制的話，裝進去后用膠水固定行不？（用工裝保證位置精度，然后涂膠） |
| 配合間隙有較高的要求，不能太緊，也不能太松。。。 |
