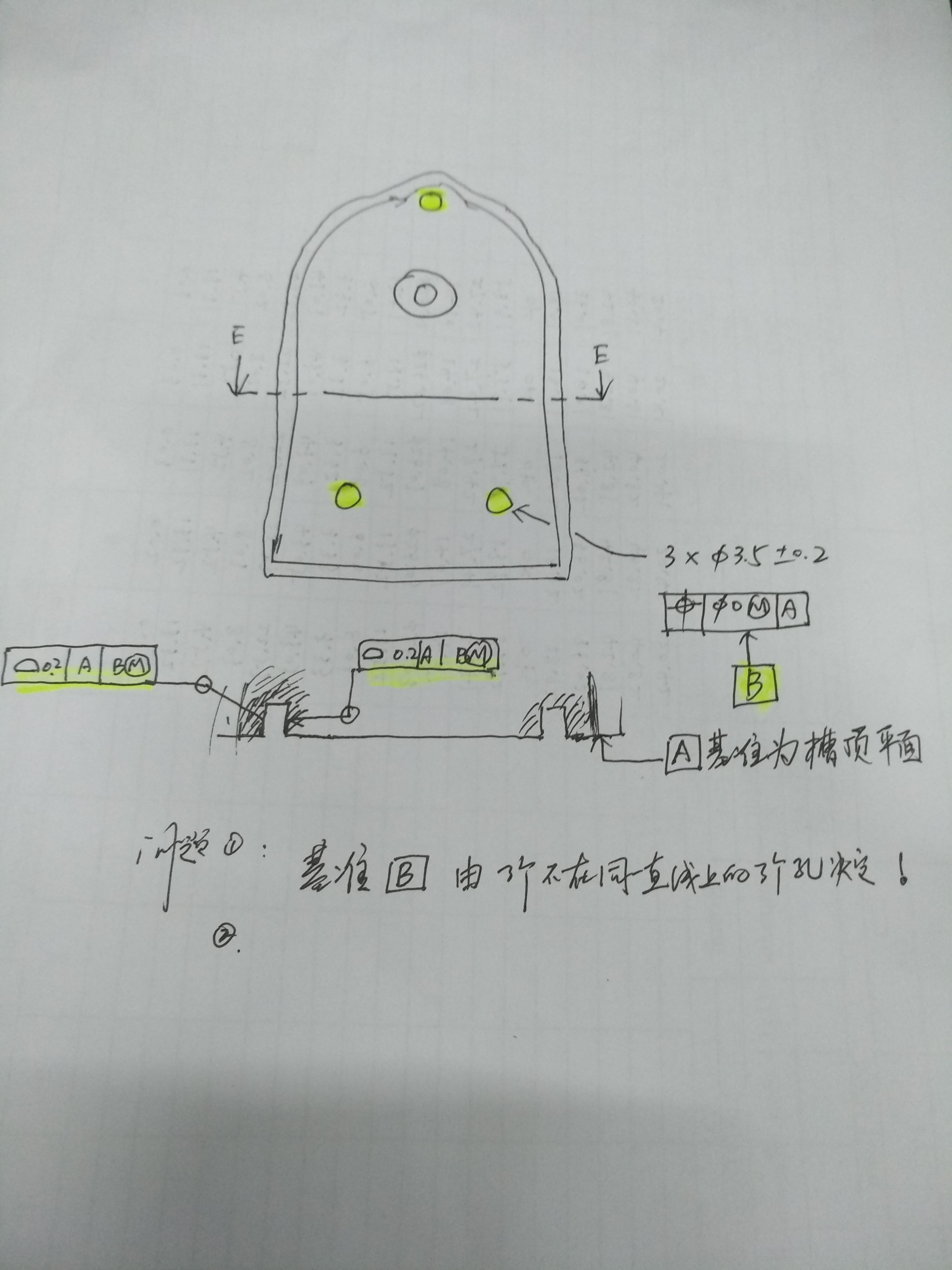

按照圖紙標注，我理解這個零件應當是一個起密封作用的蓋子，溝槽里面涂膠或者放置密封圈，來達到端面密封的效果 第一基準，顯然是圖中A基準指示的大平面，這個應當沒有爭議 第二基準是三個孔，是因為，三個孔是起固定作用的，定義這三個孔為第二基準，是符合安裝要求的，對于機加工來說，也不會造成額外的困難。同時，可以滿足設計基準，加工基準，裝配基準，三者合一。這已經是最完美的情況了 圖中同時標注了M圈作為B基準偏移的補償，是為了降低大批量生產時的精度要求，可以進一步降低加工成本 這張圖，沒毛??！ |
| 感覺這種設定基準的方式不太合理，最起碼需要形成體系。 |
| 容易過定位吧 |
| 挺好，有何不可 |
