設計一個手輪驅動蝸桿，如何確認人操作起來的力？

查看數: 6446 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-23 16:13

我的裝置是手輪驅動蝸桿，蝸桿驅動渦輪，渦輪內孔有軸，軸上有平臺，轉動手輪，可以翻轉平臺，平臺上工件重量150kg，請問大家一般手輪規定多大的操作力不費勁，而且選多大速比的蝸輪蝸桿可手動翻轉？ ...

回復

娜淡淡_xdQWW 發表于 2019-4-15 14:34:41

Cavalier_Ricky 發表于 2019-3-23 19:43
樓主自己先想想看自己都親手干過哪些類似的事兒。。。

然后再判斷自己少說了哪些條件信息。。。

您說您更年期到了我心里舒服多了大神

好久不見lcl 發表于 2019-4-4 15:59:33

Cavalier_Ricky 發表于 2019-3-24 00:42
不知自己問的是哪方面的機械技術問題，還是因為日常生活中的觀察思考欠缺。

這個問題，又不涉及多深奧 ...

語言犀利啊，

454141017 發表于 2019-4-4 07:36:23

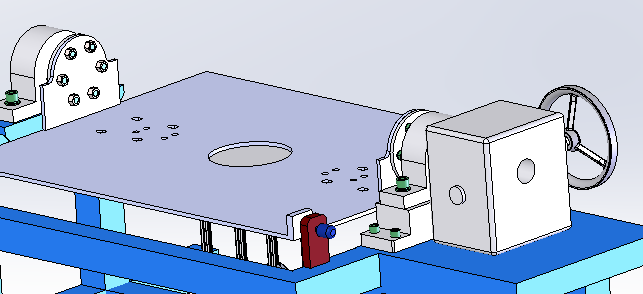

看了你的方案，這不是翻轉平臺而是側傾平臺，平臺隱含軸，如何保持平臺兩端的同軸度，整個平臺將按軸的要求加工。
建議減速器與平臺之間介入鏈傳動，鏈輪可以忽略掉軸擺動的影響，還可以鎖定側傾角度。
回復遲了。僅供參考。

娜淡淡_xdQWW 發表于 2019-3-25 15:19:02

娜淡淡_xdQWW 發表于 2019-3-25 15:12
謝謝呀，慚愧，努力學習中，我在做一個工裝方案，等都定好，我就把圖傳上來，請大家批評指教，還有想請教 ...

我想的這個是翻轉到一個工位我加了一個機械定位比如說插銷擋塊啥的防止轉動是不是可以省去制動器呢

娜淡淡_xdQWW 發表于 2019-3-25 15:12:20

本帖最后由娜淡淡_xdQWW 于 2019-3-25 15:20 編輯

454141017 發表于 2019-3-24 16:24
新人上崗要循循善誘。
M= 工件質量X重心至轉軸距離=手輪半徑X操作力X速比，渦輪蝸桿的速比至少15，只手操 ...

謝謝呀，慚愧，努力學習中，我在做一個工裝方案，等都定好，我就把圖傳上來，請大家批評指教，還有想請教一下，蝸輪蝸桿的自鎖能力可以代替制動器的功能嗎？
我想的這個是翻轉到一個工位我加了一個機械定位比如說插銷擋塊啥的防止轉動是不是可以省去制動器呢

娜淡淡_xdQWW 發表于 2019-3-25 15:09:05

黃工baba 發表于 2019-3-23 16:42
轉動平臺扭力根據重心到軸心距離和質量有關，人的輸出力可以查，可大可小5~30kg，根據翻轉頻繁次數決定， ...

謝謝黃工baba，努力學習中。

454141017 發表于 2019-3-24 16:24:45

新人上崗要循循善誘。
M= 工件質量X重心至轉軸距離=手輪半徑X操作力X速比，渦輪蝸桿的速比至少15，只手操作10kG 可以了。
不要忘了在渦輪上加制動器，當手輪不搖時立即卡住。
畫個草圖上來大家看看。

王宏安75 發表于 2019-3-24 08:41:24

你自己一步也沒有計算啊
