沒太看懂

機構有轉換，需要先做受力分析。

隨風飄嗷 發表于 2019-4-2 09:12
彈簧下的傘齒是可以滑動的，摩擦墊不可軸向移動被固定了，彈簧施加壓力給傘齒輪，使其與摩擦墊形成摩擦力 ...

傘齒里沒有鍵槽的嗎？

前景錢 發表于 2019-4-1 15:16
這個彈簧起什么作用啊？

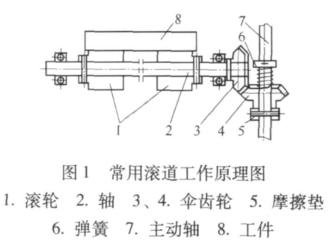

彈簧下的傘齒是可以滑動的，摩擦墊不可軸向移動被固定了，彈簧施加壓力給傘齒輪，使其與摩擦墊形成摩擦力驅動軸滾輪軸轉動，這個機構就是靠彈簧來實現滾輪軸的扭力限制，實現滾道線的積放功能。當滾輪上方的工件被阻擋停止時，彈簧處的傘齒輪自動打滑，滾輪軸停止運動。

這個彈簧起什么作用啊？

沒做過這么大的設備，不懂

隨風飄嗷 發表于 2019-4-1 11:44
傘齒輪沒得鍵槽，靠彈簧施壓齒輪，使齒輪和摩擦片驅動滾輪軸

學習了，第一次看到這種過載保護結構。

LiNing_jrjub 發表于 2019-4-1 11:08
看不懂彈簧的作用。。
看看沒有沒大牛，讓我學習一下

傘齒輪沒得鍵槽，靠彈簧施壓齒輪，使齒輪和摩擦片驅動滾輪軸

魍者歸來 發表于 2019-4-1 11:24
彈簧的力和摩擦片的正壓力應該是相等的，思路就是把負載的力，等效到主動齒輪上，這里由摩擦片提供，根據摩 ...

不懂能不能數據化點，謝謝
