發布時間: 2019-4-2 13:55

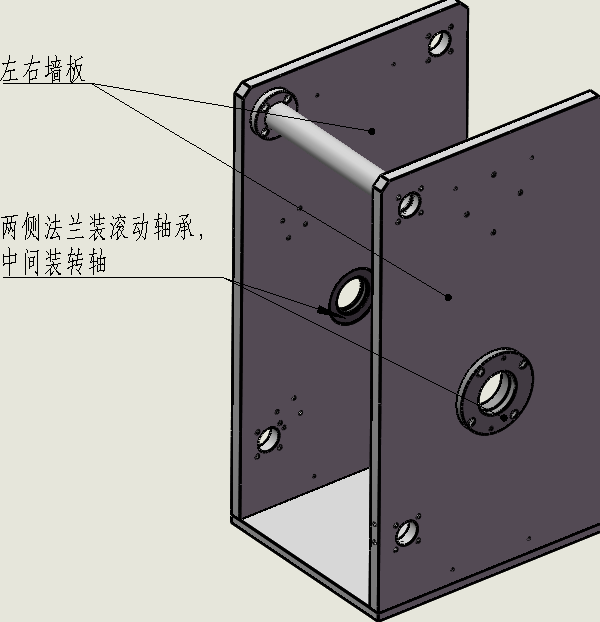

正文摘要:圖示結構，應該是墻板孔和法蘭軸承座的外徑做配合；還是墻板孔放大與法蘭不做配合，而用法蘭的固定螺絲做定位？？另外不論兩端用什么軸承，加工轉配誤差應該都會大于軸承游隙，怎么能保證轉動順暢？？這些問題應該 ... |
|
這種結構實際中應用的很多 剪板機就是這種結構 兩塊板是一次加工的 主要靠中間的等距梁控制兩塊板的平行度 尺寸小的情況下是全部機夾件 尺寸大的化都是加焊接補塊 減少加工面積 降低成本 至于你說的軸承 考慮到加工誤差的情況 一般軸承選用調心軸承 至于你的那個套 應該是軸承寬度大于板厚 你才加的套吧 件大的化這個套 選用球軸承 應該是緊配合 小件的話 加工精度高 也可以緊配合 還可以是間隙配合 安裝完調整軸 至跳動范圍內 在打定位銷 固定死 都可以 大件主要是等距梁必須尺寸相同 |
| 應該是殼體強度，剛度都滿足情況下加工兩端軸承座配合孔，保證同軸度和兩墻板的垂直度，然后在兩側外裝軸承座。 |
| 這個高度有多高？左右梁板的平行度如何保證？剛度不好影響兩墻板的平行度，最終影響軸承的安裝精度和運轉。 |
| 這個應該是機加件吧，底板的平面度要高一些，兩塊側板上面的孔都是通孔，兩塊板夾起來同時加工就可以了，精度可以保證，就是你這個強度需要在考慮一下 |
|
想辦法一頭死的，一頭活的。 |
