滾珠絲桿豎直使用時的安裝方式？

查看數: 20592 | 評論數: 14 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

ToToFox7

發布時間: 2019-4-4 16:30

正文摘要:

假如用滾珠絲杠做一個豎直提升機構，絲桿的固定方式為一端角接觸軸承固定，一端深溝球軸承浮動?，F(xiàn)在有幾個問題不太懂，求助一下大家：問題一：電機放在下面好還是上面好，或者沒區別？問題二：假定電機在上端，絲 ...

回復

小范2024 發表于 2024-7-16 22:08:24

時間有點久了不知道樓主還在不在，我也有同樣的困惑

默默的魚 發表于 2021-10-26 11:20:18

塵世天涯發表于 2019-4-4 20:56
如果一定要選擇一端固定一端浮動的方式，電機肯定是放在固定端。

絲桿豎直安裝時，固定端在上面最好，理 ...

絲杠受壓力肯定比拉力要大一些。

鄭景川 發表于 2019-4-9 10:14:44

我一般放下邊，連接端可以采用misumi里的絲杠固定座

mu-yuxue 發表于 2019-4-8 15:56:09

mu-yuxue 發表于 2019-4-4 16:53
問題一：電機放下面最好(好比汽車發動機前置與后置)
問題二：肯定要用帶鍵槽的。電機與絲桿的鏈接的地方用 ...

好的，知道了。因?yàn)槲覀冇玫亩际菐фI槽的

塵世天涯 發表于 2019-4-8 11:16:58

ToToFox7 發表于 2019-4-7 08:45
非常感謝大俠的回復，也請大俠原諒我這么久才來回復！
關于問題三，我再詳細描述下：由于我之前用絲 ...

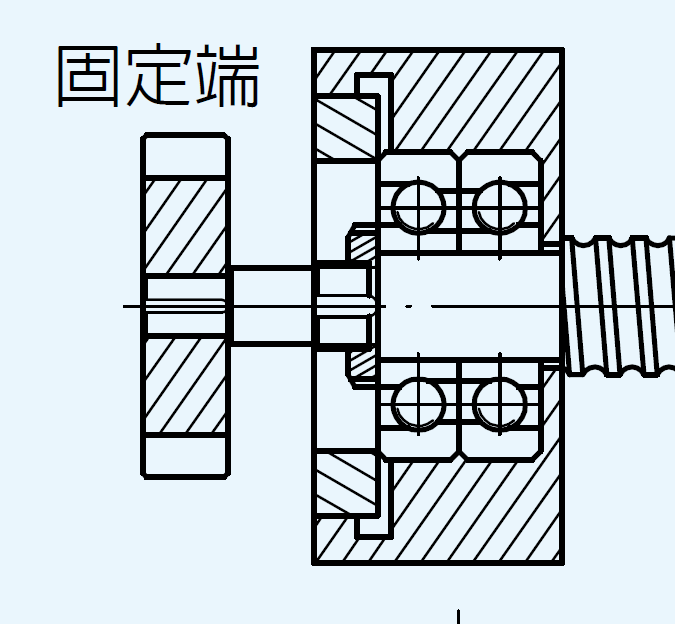

螺母鎖緊，就是絲桿軸承座常用的鎖緊方式。只要在規定負載內使用，無須擔心的。

豎直安裝，最佳的安裝方式就是絲桿固定端在上，電機在上

如果你還是擔心會掉落，可以使用絲桿兩端固定的方式。不過這種連接方式要求絲桿的長度變化量不能太大。因此不適用于高速運轉和環境溫度變化大的場合。

okmeiyou 發表于 2019-4-7 12:00:53

垂直安裝，還要考慮角接觸球軸承的軸向力問題，會比橫推的時候受力很多，沖擊也會強很多，絲桿直徑可能要大，電機也要大點。
可以考慮下邊添加一個推力球軸承。

遠祥 發表于 2019-4-6 22:31:20

電機還是上面固定的好！

hongyun3393 發表于 2019-4-6 10:42:31

5樓講得很清楚????
